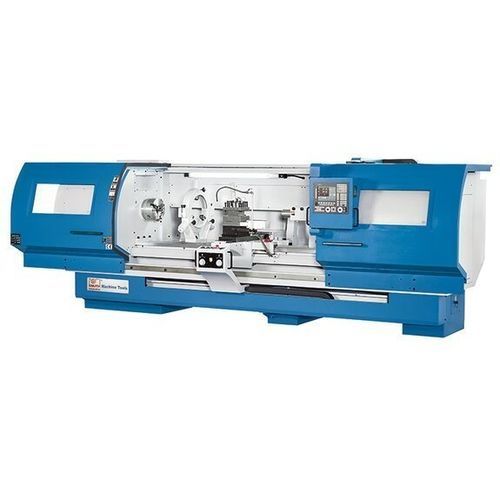

Torno CNC Forceturn 800.30

horizontalde 2 eixoscom mesa plana

Descrição
O Forceturn 800.30 é um torno CNC de bancada plana com controlo por ciclos, desenvolvido para peças longas e pesadas. A estrutura rígida e as opções de fuso tornam-no adequado para departamentos de manutenção, produção de peças únicas e pequenas séries (comprimento padrão 3.100 mm). O comando é intuitivo e inclui função Teach-in e dois volantes eletrónicos para operação manual precisa.

Destaques

• Motor principal potente para trabalhos pesados
• Trocador de ferramentas servo de 4 posições
• Dois volantes eletrónicos para afinação e posicionamento fino
• Programação por ciclos com editor de perfis e simulação gráfica

Construção da máquina

• Guias de grande dimensão, temperadas, retificadas e com revestimento para elevada rigidez e precisão
• Concebido para peças pesadas (até aprox. 1.700 kg conforme configuração)
• Sistema de refrigeração de alto desempenho e lubrificação central automática de série
• Passagem do fuso: 85 mm (modelo 630) ou 105 mm (modelo 800)

Fuso / Transmissão principal

• Velocidades do fuso infinitamente variáveis e programáveis com caixa de engrenagens automática de 3 velocidades
• Potência do motor principal: 22 kW (15 kW contínuo) conforme configuração

Trocador de ferramentas

• Trocador automático robusto de 4 posições com servo para mudanças programadas

Comando e operação

• Controlo Fagor (opção: Fagor 8058 Elite) com programação por ciclos e simulação gráfica
• Dois volantes eletrónicos no painel para preparação rápida e intervenções manuais
• Interfaces para transferência de programas e comunicação externa

Equipamento padrão (seleção)

• Controlo Fagor 8058 Elite (consoante configuração)
• 2 volantes eletrónicos
• Caixa de 3 velocidades automática
• Trocador 4 posições servo
• Mandril 3 garras Ø 300 mm
• Pointa móvel
• Sistema de refrigeração
• Lubrificação central
• Lâmpada de trabalho e ferramentas de serviço

Acessórios opcionais (exemplos)

• Transportador de cavacos tipo corrente
• Torretas Sauter 8 posições VDI 40 hidráulico-servo
• Mangas de redução, centros vivos
• Kits de ferramentas e de pastilhas

Características / especificações técnicas

• Área de trabalho: Diâmetro sobre bancada: 818 mm; Largura do bancada: 450 mm; Altura do centros: 420 mm; Diâmetro sobre carro: 570 mm; Comprimento máximo da peça: 3.100 mm
• Percursos: Percurso X: 450 mm; Percurso Z: 3.000 mm
• Cabeçote: Faixa de velocidade: 20 1/min – 1.500 1/min; Fixação do fuso: A1-11; Passagem de fuso: 105 mm
• Avanços rápidos: X: 5.000 mm/min; Z: 5.000 mm/min
• Ferramentas: Número de posições: 4
• Precisão: Posicionamento X: 0,015 mm; Posicionamento Z: 0,02 mm; Repetibilidade X: 0,007 mm; Repetibilidade Z: 0,01 mm
• Pointa móvel: Cone: MT 5; Diâmetro do castelo: 105 mm; Curso: 170 mm
• Potência: Motor principal: 22 kW (15 kW contínuo); Eixo X: 2 kW; Eixo Z: 3,6 kW; Consumo total: 40 kVA
• Dimensões e peso: Dimensões (C x L x A): 5,5 m x 2,25 m x 2,25 m; Peso: ≈6.000 kg
• Série / Família: Série Forceturn — tornos de bancada plana controlados por ciclos para peças pesadas e longas
• Marca: KNUTH
