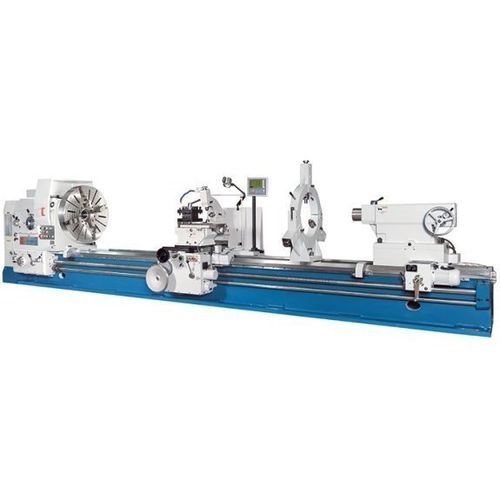

Torno convencional DL E Heavy 620/8000

horizontalde 3 eixos10 ferramentas

Descrição
A série de tornos DL E Heavy permite usinar grandes diâmetros e peças longas. Projetada para usinagem convencional de peças até 8.000 mm de comprimento e mais de 1.600 mm de diâmetro, a máquina possui uma bancada larga e fortemente nervurada capaz de suportar elevadas cargas. Motores potentes acionam o fuso principal através de embreagem multidisco ajustável. O avanço rápido no suporte é eficaz em bancadas longas e o contra-ponta pesado é acionado por motor.

Destaques

• Entre-pontas até 8.000 mm
• Passagem do fuso 130 mm
• Motor principal 22 kW
• Altas velocidades de avanço em X e Z
• Fornecido com indicador de posição 3 eixos montado

Especificações técnicas
Área de trabalho
Comprimento peça (máx.): 8.000 mm
Diâmetro de usinagem sobre bancada: 1.250 mm
Diâmetro de usinagem sobre suporte: 900 mm
Peso peça (máx.): 6.000 kg
Largura da bancada: 755 mm
Peso máx. entre pontas: 6.000 kg
Peso máx. no mandril: 1.500 kg

Percursos
Percurso eixo X: 630 mm
Percurso eixo Z: 7.800 mm
Percurso eixo Z1: 300 mm
Oscilação do carro superior: ± 180°

Fuso
Velocidades fuso (direita): 3,15 1/min - 315 1/min
Velocidades fuso (esquerda): 4 1/min - 315 1/min
Passagem do fuso: 130 mm
Montagem do fuso: ISO A2-15

Avanço rápido
Avanço rápido X: 1.870 mm/min
Avanço rápido Z: 3.740 mm/min

Avanços
Avanço X: 0,064 mm/R - 12 mm/R
Avanço Z: 0,032 mm/R - 6 mm/R
Avanço Z1: 0,016 mm/R - 3 mm/R

Rosqueamento
Métrico: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Módulo: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Contra-ponta
Diâmetro do fuso da contra-ponta: 160 mm
Conicidade do fuso: métrica 80
Curso do fuso: 300 mm
Ajuste transversal: ± 2,5 mm

Potência
Potência do motor principal: 22 kW

Dimensões e peso
Dimensões (C x L x A): 11,1 m x 1,88 m x 1,92 m
Peso: 16.800 kg

Detalhes do produto

• Motor 22 kW para elevada capacidade de corte
• Estrutura em ferro fundido com bancada nervurada para reduzir vibrações
• Guias temperadas e retificadas
• Embreagem multidisco robusta para acionamento do fuso
• Motor independente para avanço rápido em X e Z
• Joystick para avanço X/Z montado no suporte
• Posicionamento motorizado da contra-ponta (modelos ≥ 3000 mm)
• Rolamentos de fuso sobredimensionados
• Inclui indicador de posição 3 eixos montado
• Embreagem de sobrecarga no avental

Indicador 3 eixos (funções)

• Maior precisão e redução de erros
• Resolução: 0,01 / 0,005 mm
• Coordenadas mantidas com o display desligado
• Cálculo de círculo de furos e função calculadora
• Memória para 10 ferramentas, alternância raio/diâmetro, conversão mm/pol
• Visor legível e teclado ergonômico

Equipamento padrão

• Indicador 3 eixos X.Pos 3.2
• Placa de face 4 garras Ø 1000 mm (independente, entregue com um jogo de garras duras)
• Sistema de refrigeração
• Suporte de seguidor 50-220 mm
• Platina 50-590 mm
• Contra-ponta motorizada
• Iluminação LED de trabalho
• Pontos centrais
• Mangote de redução
• Parafusos de fundação
• Lubrificação central
• Ferramentas de operação
• Manual de operação

Equipamento opcional

• Platina 220-630 mm
