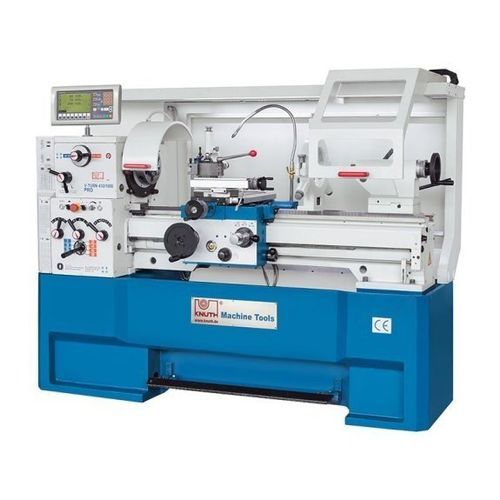

Torno manual V-Turn 410 PRO

horizontalde 3 eixosCamlock D1-6

Visão geral
O torno universal V-Turn 410 PRO combina ergonomia melhorada e maior segurança com um acionamento de fuso de alta performance. Equipada com inversor e motor de fuso de 5,5 kW até 3.000 rpm, a máquina permite usinar peças de pequeno diâmetro de forma eficiente, mantendo rigidez suficiente para operações de desbaste intensas. A função de velocidade de corte constante ajusta a rotação do fuso durante o desbaste de face para manter condições de corte ideais e obter resultados comparáveis a tornos CNC.

Destaques

• Carcaça da máquina ergonômica
• Avental (tablier) otimizado com avanço automático
• Função de velocidade de corte constante (V-constant)
• Alta rotação do fuso e motor de 5,5 kW
• Rolamentos de rolos NSK

Detalhes do produto

• Inclui indicador de posição de 3 eixos com mostrador de velocidade do fuso integrado, totalmente montado
• Carcaça redesenhada e protecções adicionais para melhor ergonomia do operador
• Velocidade de corte constante: o fuso adapta-se automaticamente durante o desbaste de face para manter a velocidade de corte na aresta e melhorar o acabamento superficial
• Banco em ferro fundido com nervuras profundas, cabeçote rígido e estrutura monobloco fornecem uma base sólida
• Guias largas endurecidas por indução para longa vida útil e precisão
• Guias e porcas do fuso das mesas com ajuste possível
• Rolamentos de fuso pré-carregados de alta precisão para excelente concentricidade e capacidade de carga
• Potente motor principal de 5,5 kW para acelerações rápidas e remoção eficiente de cavacos
• Redução (back-gearing) para alto binário em usinagens pesadas
• Chave de avanço robusta no suporte para operação simplificada
• Funções do indicador X.Pos complementadas por indicador digital de velocidade e função auxiliar programável
• Travão eletromagnético do fuso de baixa manutenção
• SKU: 300822
• Entrega rápida

Especificações técnicas
Área de trabalho
Distância entre centros: 1.000 mm
Altura entre centros: 205 mm
Diâmetro de torneamento sobre o bancada: 380 mm
Diâmetro sobre ponte: 580 mm
Ø sobre suporte: 255 mm
Comprimento da ponte: 250 mm
Largura do bancada: 250 mm

Curso
Curso eixo X: 210 mm
Curso eixo Z1: 140 mm
Faixa de oscilação do bancada superior: ± 45°

Cabeçote
Faixa de velocidade alta: 550 1/min - 3.000 1/min
Faixa de velocidade baixa: 30 1/min - 550 1/min
Furo do fuso: 52 mm
Montagem do fuso: Camlock D1-6
Conicidade do fuso: 6 MT

Avanços
Avanço eixo X: 0,013 mm/R - 0,45 mm/R
Avanço eixo Z: 0,026 mm/R - 0,9 mm/R

Rosqueamento
Rosqueamento métrico: (39) 0,2-14 mm
Rosqueamento diametral: (21) 8-44 DP
Rosqueamento módulo: 0,3 mm - 3,5 mm
Rosqueamento Whitworth: (45) 2-72 TPI

Rebolo/Contra-ponta
Diâmetro do cilindro da contra-ponta: 50 mm
Conicidade da contra-ponta: 4 MT
Curso do cilindro da contra-ponta: 120 mm
Ajuste transversal da contra-ponta: ± 13 mm

Capacidade de accionamento
Potência nominal do motor principal: 5,5 kW

Dimensões e peso
Dimensões gerais (C×L×A): 1,94 m x 1 m x 1,6 m
Peso: 1.210 kg

Características técnicas

• Modelo: V-Turn 410 PRO
• Série: V-Turn PRO
• Tipo: Torno universal
• Distância entre centros: 1.000 mm
• Altura entre centros: 205 mm
• Diâmetros de torneamento: 380 mm / 580 mm
• Cursos X/Z: 210 mm / 140 mm
• Oscilação do bancada superior: ±45°
• Furo do fuso: 52 mm, Camlock D1-6, 6 MT
• Motor principal: 5,5 kW
• Avanços: 0,013–0,45 mm/R / 0,026–0,9 mm/R
• Rosqueamento: métrico 0,2–14 mm; módulo 0,3–3,5 mm
• Contra-ponta: cilindro Ø 50 mm, curso 120 mm
• Dimensões (C×L×A): 1,94 m × 1,00 m × 1,60 m
• Peso: 1.210 kg
• Extras: função de velocidade de corte constante, indicador X.Pos, bancada monobloco, guias endurecidas, rolamentos pré-carregados, travão eletromagnético
