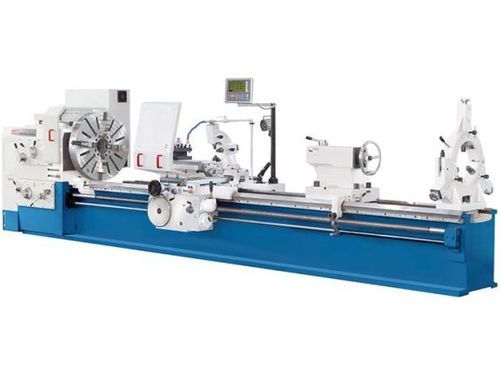

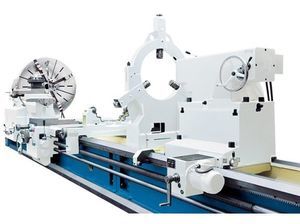

Torno convencional DL S 515/4000

horizontalde 3 eixosrígido

Descrição
O DL S 515/4000 é um torno pesado convencional projetado para grandes diâmetros e peças compridas. Suporta peças até 4.000 mm de comprimento e diâmetros de usinagem superiores a 720 mm, com bancada monobloco ampla e nervurada para suportar grandes massas e forças de corte elevadas.

Destaques

• Entre‑eixos até 4.000 mm
• Passagem do fuso: 100 mm
• Velocidades do fuso em 4 níveis
• Motor principal 22 kW para alto torque
• Avanços rápidos X e Z para posicionamento ágil
• Indicador de posição 3 eixos montado (resolução 0,01 / 0,005 mm)

Detalhes do produto

• Bancada monobloco extra‑pesada, larga e nervurada para reduzir deformações sob carga
• Guias endurecidas por indução e retificadas para precisão duradoura e baixo desgaste
• Cabeçote maciço com rolamentos de rolos cônicos e passagem do fuso de 100 mm para estabilidade com cargas pesadas
• Caixa de engrenagens manual de 4 velocidades combinada com controlo de frequência para ajuste preciso das rpm e alto torque
• Joystick montado no carriage para controlo direto dos avanços X e Z
• Embreagem de sobrecarga ajustável no avental para proteção da mecânica de avanço
• Suporte e carro superior dimensionados para elevadas forças de corte
• Visor de posição completo com armazenamento de ferramentas e conversão mm/pol

Especificações técnicas

• Modelo: DL S 515/4000
• Aplicação: Torno pesado para peças grandes, torneamento convencional
• Entre‑eixos (máx.): 4.000 mm
• Diâmetro de torneamento sobre bancada: 1.000 mm
• Diâmetro sobre suporte: 720 mm
• Passagem do fuso: 100 mm
• Velocidade do fuso: 5 - 630 1/min (4 níveis)
• Potência motor principal: 22 kW
• Avanços rápidos X / Z: 1.800 / 3.640 mm/min
• Cursos X / Z / Z1: 520 / 3.700 / 250 mm
• Colo da ferramenta: 32 x 32 mm
• Peso máx. da peça: 4.000 kg
• Dimensões (C x L x A): 6,15 m x 1,5 m x 1,6 m
• Peso da máquina: 8.400 kg
