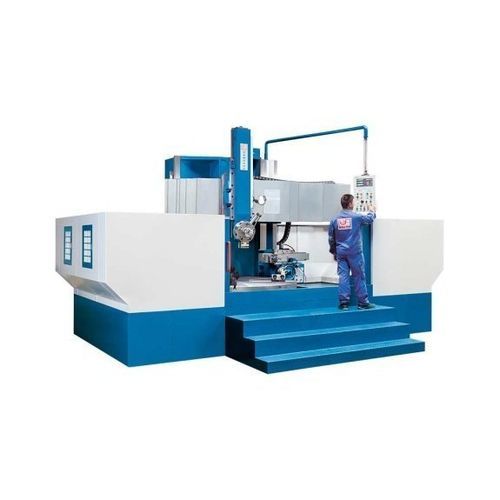

Torno convencional VDM 2600 S

verticalde 3 eixoscom servoacionamento

Visão geral
O torno vertical convencional VDM 2600 S foi concebido para usinagem de peças de grande diâmetro e elevado peso. A concepção facilita o carregamento/descarregamento seguro por grua ou empilhador. O avanço é acionado por um servomotor de alto binário e a travessa é fixada por um sistema hidráulico. A árvore principal com caixa redutora fornece alto binário para desbaste pesado; está disponível um suporte lateral com avanço independente para usinagem do contorno exterior. Um indicador de posição de 3 eixos é fornecido de série para garantir precisão.

Destaques

• Manuseio optimizado para acesso por grua e empilhador
• Controlo de avanço infinitamente variável via servomotor de alto binário
• Viga vertical longa e rígida com guias endurecidas
• Suporte lateral com avanço independente para contornos exteriores
• Transmissão com redutor para alto binário no veio principal
• Indicador de posição 3 eixos incluído de série

Área de trabalho (tabela técnica)
Diâmetro de rotação (máx.): 2.600 mm
Diâmetro torneamento suporte superior: 2.600 mm
Diâmetro torneamento suporte lateral: 2.300 mm
Altura de usinagem (máx.): 1.500 mm
Faixa de rotação suporte superior: ± 30°
Comprimento peça (máx.): 1.500 mm
Peso peça (máx.): 10.000 kg

Percursos (tabela técnica)
Percurso eixo X1, suporte superior: 1.300 mm
Percurso eixo Z1, suporte superior: 1.000 mm
Percurso eixo W (travesseiro): 1.100 mm
Percurso eixo X2, suporte lateral: 730 mm
Percurso eixo Z2, suporte lateral: 1.180 mm

Cabeçote (tabela técnica)
Faixa de velocidades: 1,4 1/min - 45 1/min
Binário do fuso (máx.): 32.000 Nm
Diâmetro da mesa rotativa: 2.300 mm

Avanço rápido (tabela técnica)
Avanço rápido suporte superior: 1.800 mm/min
Avanço rápido suporte lateral: 1.800 mm/min

Avanços (tabela técnica)
Velocidade de avanço eixo X: 0,8 mm/min - 86 mm/min
Velocidade de avanço eixo Z: 0,8 mm/min - 86 mm/min
Velocidade de avanço eixo W: 440 mm/min

Ferramentaria (tabela técnica)
Suporte de ferramentas: 30 mm x 40 mm
Peso máximo da ferramenta: 50 kg

Potência de acionamento (tabela técnica)
Potência motor principal: 37 kW
Potência motor eixo X: 4,7 kW
Potência motor eixo Z: 4,7 kW

Dimensões e pesos (tabela técnica)
Dimensões (C x L x A): 7,9 m x 5,3 m x 5,4 m
Peso: 27.500 kg

Detalhes do produto

• Controlo de avanço contínuo por servomotor para avanço potente e regulável
• Acesso facilitado para grua e empilhador; preparação optimizada para peças pesadas
• Estrutura robusta da coluna com guias endurecidas para elevada rigidez
• Bloqueio hidráulico da travessa
• Fuso em rolamentos de rolos de duas filas de alta precisão, ajustável
• Transmissão com redutor para alto binário e ampla gama de velocidades
• Suporte lateral disponível com avanço independente para usinagens de contorno
