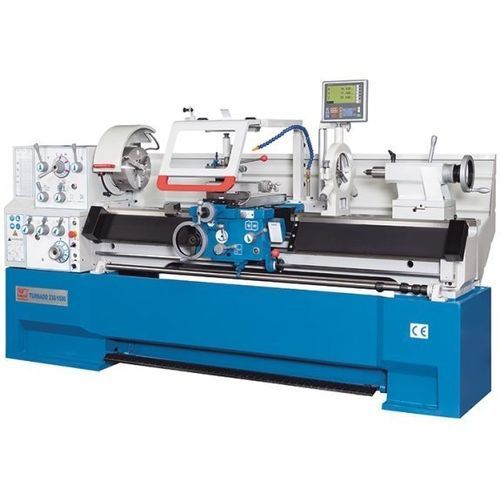

Torno convencional Turnado 230/2000

horizontalde 3 eixosCamlock D1-6

Visão geral do produto
O Turnado 230/2000 é um torno convencional concebido para operações industriais de torneamento versáteis. Combina uma bancada monobloco em ferro fundido com uma ampla área de trabalho e um indicador de posição 3 eixos moderno para assegurar processos de usinagem precisos e repetíveis. O equipamento de série cobre as necessidades de oficina, reduzindo o tempo de arranque em produção série e oficina.

Destaques

• Bancada monobloco em ferro fundido para rigidez duradoura
• Altura entre centros 230 mm e comprimento útil 2.000 mm
• Diâmetro de torneamento sobre bancada 460 mm, sobre carro 274 mm
• Indicador de posição 3 eixos (resolução 0,005 mm)
• Pacote de equipamento padrão completo: mandris, lunetas, sistema porta‑ferramentas de troca rápida

Projeto e construção
A bancada nervurada em ferro fundido fornece uma base estável e amortecimento de vibrações. As guias têm seção prismática, são endurecidas e retificadas para precisão duradoura. Uma ponte removível permite usinar peças curtas de grande diâmetro.

Cabeçote e fuso
O motor principal com caixa multivelocidade fornece elevado binário numa ampla gama de rotações. Engrenagens e eixos trabalham em banho de óleo e são tratados termicamente e retificados. O suporte do fuso é otimizado para rigidez e pré-carga. Fornecimento de série: mandril autocentrante 3 garras Ø250 mm com garras reversíveis duras, mandril independente 4 garras e prato Ø350 mm.

Carro (suporte / bancada móvel)
O carro é extra largo para absorver forças de corte elevadas. Alavanca de seleção de avanço e porca do braço com bloqueio de segurança. O eixo de batente tem quatro cames ajustáveis para corte automático do avanço longitudinal em operações repetitivas. Batente micrométrico para limites de curso precisos. Lubrificação centralizada nas guias do carro facilita manutenção.

Pointa móvel
O fuso da pointa tem curso longo (120 mm) com escala de fácil leitura e ajuste lateral para torneamento cónico. O fuso aceita cone padrão 4 MT, adequado para furação, escareamento e centragem.

Comandos e indicador de posição
O painel de controle ergonómico no cabeçote facilita a familiarização do operador. O indicador 3 eixos oferece modos ABS/INC, alternância raio/diâmetro, controlo do fuso e funções para torneamento cónico e cálculo de velocidade de corte constante, reduzindo tempos de preparação e desperdício.

Acessórios e equipamento de série

• Indicador de posição 3 eixos (resolução 0,005 mm)
• Sistema de porta‑ferramentas de rápida mudança e múltiplos porta‑ferramentas
• Mandril 3 garras Ø250 mm autocentrante com garras reversíveis duras
• Mandril independente 4 garras Ø300 mm e prato Ø350 mm
• Luneta fixa e luneta de avanço para peças longas
• Sistema de refrigeração e luz LED integrada
• Batente longitudinal micrométrico, calibrador de roscas e suporte para roscas interrompidas
• Pedal de travão, proteções anti‑salpicos, kit de ferramentas e manual de operação

Manutenção / assistência
Pontos de lubrificação centralizados e componentes de transmissão em banho de óleo reduzem o tempo de manutenção. Engrenagens e eixos endurecidos e retificados asseguram longa vida útil; lubrificação regular e inspeções programadas aumentam a disponibilidade da máquina.

Especificações técnicas

• Modelo: Turnado 230/2000
• Tipo: Torno convencional
• Comprimento da peça (máx): 2.000 mm
• Altura entre centros: 230 mm
• Diâmetro sobre bancada: 460 mm
• Diâmetro sobre carro: 274 mm
• Diâmetro sobre ponte: 690 mm
• Comprimento da ponte: 155 mm
• Largura da bancada: 300 mm
• Indicador de posição: 3 eixos, resolução 0,005 mm
• Curso eixo X: 285 mm
• Curso eixo Z1: 128 mm
• Oscilação deslizamento superior: ±52°
• Velocidades do fuso: (12) 25 - 2.000 1/min
• Diâmetro do furo do fuso: 58 mm
• Montagem do fuso: Camlock D1-6
• Cone do fuso: 6 MT
• Avanço eixo X: 0,014 - 0,784 mm/rot
• Avanço eixo Z: 0,031 - 1,7 mm/rot
• Rosqueamento métrico: 0,1 - 14 mm
• Rosqueamento diametral (DP): (50) 4 - 112 DP
• Rosqueamento módulo: 0,1 - 7 mm
• Rosqueamento Whitworth: (60) 2 - 112 TPI
• Diâmetro do fuso da pointa: 60 mm
• Cone da pointa: 4 MT
• Curso do fuso da pointa: 120 mm
• Ajuste transversal da pointa: ±13 mm
• Potência do motor principal: 5,5 kW
• Dimensões (C x L x A): 3,25 m x 1,08 m x 1,34 m
• Peso: 2.100 kg
