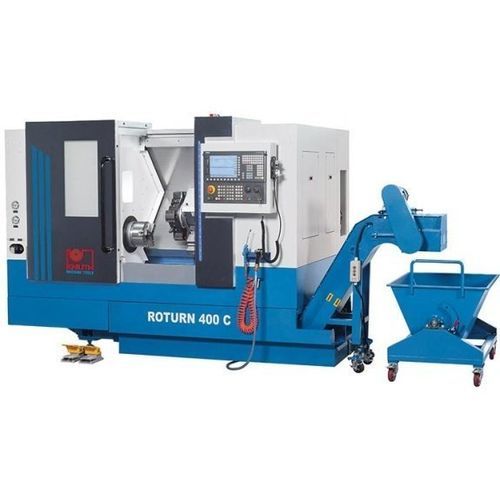

Torno CNC Roturn 400 C

horizontalde 2 eixosde barramento inclinado

Visão geral do produto
O ROTURN 400 C é um torno de produção CNC com bancada inclinada equipado com comando Siemens 828 D Basic. Apresenta torre de 8 posições, motor principal de 15 kW (20 cv), mandril hidráulico de 3 castanhas com orifício passante e cabeçote móvel (tailstock) com furo hidráulico e curso de 85 mm. Transportador de cavacos tipo flat-top articulado e sistema de refrigeração de alto desempenho são fornecidos como padrão.

Destaques

• Motor do fuso principal 15 kW
• Torre de 8 posições
• Mandril hidráulico 3 castanhas Ø 200 mm com orifício passante
• Comando Siemens 828 D Basic
• Transportador de cavacos e sistema de refrigeração incluídos

Concepção da máquina

• Estrutura pesada com bancada inclinada para elevada rigidez e evacuação eficiente de cavacos
• Guias lineares de precisão nos eixos X e Z para estabilidade e precisão sob carga
• Área de trabalho fechada com grande porta deslizante para fácil acesso
• Lubrificação central automática para alimentação fiável das guias

Eixo / Fuso

• Velocidade máx. do fuso: 3.000 min⁻¹ (Roturn 400 C)
• Potência do motor: 15 / 11 kW
• Montagem do fuso: A2-6
• Diâmetro do furo do fuso: 62 mm (46 mm com tubo de tração)

Ferramentas e torre

• Torre de 8 posições para indexação rápida e precisa
• Dimensões do cabo da ferramenta: 25 x 25 mm
• Montagem da barra de mandrilar Ø: 40 mm

Cabeçote móvel (tailstock)

• Cônica do tailstock: 5 MT
• Diâmetro do furo do tailstock: 88 mm
• Curso do furo (hidráulico): 85 mm

Equipamento padrão (seleção)

• Comando Siemens 828 D Basic
• Mandril hidráulico 3 castanhas Ø 200 mm com orifício passante
• Tailstock hidráulico
• Lubrificação central automática
• Transportador de cavacos flat-top e carrinho
• Sistema de refrigeração com pistola de lavagem
• Lâmpada LED, manual do operador e ferramentas

Outras características funcionais

• Avanço rápido eixo X: 16.000 mm/min
• Avanço rápido eixo Z: 20.000 mm/min
• Bomba de refrigeração: 0,18 kW

Dimensões / Massa

• Dimensões (C x L x A): 3,8 m x 1,87 m x 1,91 m
• Peso: 3.340 kg

Especificações técnicas (resumo)
Área de trabalho
Comprimento máximo da peça: 430 mm
Altura dos centros: 200 mm
Diâmetro de usinagem sobre bancada: 400 mm
Diâmetro sobre suporte: 250 mm

Percursos
Percurso eixo X: 200 mm
Percurso eixo Z: 450 mm

Fuso
Diâmetro do mandril: 200 mm
Faixa de velocidades: 50 min⁻¹ - 3.000 min⁻¹
Montagem do fuso: A2-6
Furo do fuso: 62 mm (46 mm com tubo de tração)

Ferramentas
Estações: 8
Cabo da ferramenta: 25 x 25 mm
Montagem barra de mandrilar Ø: 40 mm

Tailstock
Cônica: 5 MT
Diâmetro do furo: 88 mm
Curso: 85 mm

Potências
Motor principal: 15 / 11 kW
Bomba de refrigeração: 0,18 kW
