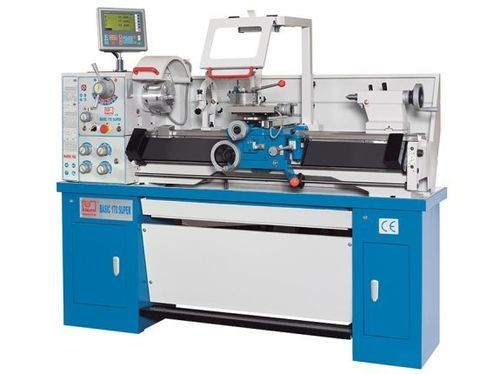

普通型旋盤 Basic 170 Super

横型2軸カムロックD1-4

概要
Basic 170 Super は、単品生産、修理、教育用途向けに設計された汎用の金属旋盤です。幅広いオプションアクセサリにより、各種の作業内容に合わせた構成が可能です。

特長

• 設置面積を抑えたコンパクト設計
• さまざまな旋盤作業に対応する充実の標準装備
• 直線スケール式の3軸位置表示器搭載

作業範囲
心間距離: 1000 mm
ベッド上旋削最大径: 330 mm
送り車上旋削最大径: 198 mm

送り長さ
X軸送り: 170 mm
Z1軸送り: 95 mm
トップスライド旋回範囲: ±360°

主軸
主軸回転数範囲: 70 - 2000 rpm
主軸貫通穴径: 38 mm
主軸取付け: Camlock D1-4
主軸コーン: MT5

送り
X軸送り量: 0.014 - 0.38 mm/回転
Z軸送り量: 0.052 - 1.392 mm/回転

ねじ切り
メートルねじ: 0.4 - 7 mm (26段)
ウィットワースねじ: 4 - 56 TPI (34段)

尾座
尾座貫通軸径: 33 mm
尾座コーン: MT3
尾座ストローク: 100 mm
横調整: ±10 mm

駆動能力
主軸駆動モータ定格: 1.5 kW

寸法・重量
外形寸法 (L×W×H): 1.83 m × 0.68 m × 1.32 m
重量: 520 kg

製品詳細 / 追加機能

• 主軸ギアは焼入れ・研削処理
• 最高主軸回転数 2000 rpm
• 主軸ベアリング調整可能
• ベッドは鋳鉄、ダブルVガイド、焼入れ・研削済
• レートスクリューと送り軸の同時作動を防ぐインターロック
• 主駆動と送給ギアはオイルバス潤滑
• 二重壁エプロンボックス、オイルバス潤滑
• 全てのガイドは調整可能

制御・ソフトウェア（オプション）
3軸表示器 X.Pos 3.2：分解能 0.005 mm；主軸 ON/OFF；インチ/ミリ変換；ABS/INC 切替；半径/直径表示；Z1/Z2 合算；テーパ旋削機能；円周穴加工計算；一定切削速度機能。

標準装備（主な項目）

• 3軸表示器 X.Pos 3.2（光学スケール、5 µm 分解能）
• クイックチェンジ工具台オプションと各種ホルダ
• 3爪および4爪チャック、フェイスプレート、チャック歯セット
• 繰返し精度用マイクロメータベッドストップ
• 定盤当て具（センタ）と追従台
• ねじ切り復帰用ゲージ
• チャックガード（インターロック付）、工具台シールド、フットブレーキ、作業灯、切りくずトレイ、工具箱、取扱説明書
