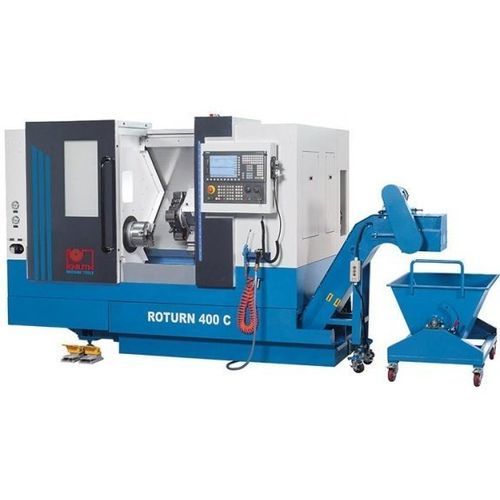

CNC旋盤 Roturn 400 C

横型2軸傾斜台

製品概要
ROTURN 400 C は、Siemens 828 D Basic 制御を搭載した傾斜ベッドの量産用CNC旋盤です。8ポジションタレット、主軸15 kW（20 hp）モーター、貫通穴付き油圧3爪チャック、および最大行程85 mmの油圧式尾部芯押し（クイル）を備えています。フラットトップのヒンジ式チップコンベヤと高性能の冷却装置が標準で供給されます。

特長

• 主軸モーター 15 kW
• 8ポジションタレット
• 油圧3爪チャック Ø200mm（貫通穴付き）
• Siemens 828 D Basic 制御
• チップコンベヤおよび冷却装置標準装備

機械設計

• 高剛性と効率的な切りくず搬出を実現する重厚な傾斜ベッドフレーム
• 負荷時でも安定した高精度を確保するX・Z軸の精密リニアガイド
• 大開口のスライドドア付き閉鎖ワークスペースで作業性良好
• ガイドの確実な給油を行う自動集中給油装置

主軸

• 主軸回転数（最大）：3,000 min⁻¹（Roturn 400 C）
• モーター出力：15 / 11 kW
• スピンドル取付：A2-6
• 主軸通し穴：62 mm（引抜き管使用時 46 mm）

工具・タレット

• 高速かつ精密な工具交換が可能な8ポジションタレット
• 工具柄寸法：25 x 25 mm
• ボーリングバー取付径：Ø 40 mm

尾部芯押し（テールストック）

• テーパ：5 MT
• クイル径：88 mm
• 油圧式クイル行程：85 mm

標準装備（一部）

• Siemens 828 D Basic 制御
• 油圧式3爪チャック Ø200 mm（貫通穴付き）
• 油圧式尾部芯押し
• 自動集中給油装置
• フラットトップチップコンベヤおよびトロリー
• 冷却装置（洗浄ガン付）
• LED作業灯、取扱説明書、作業工具

その他の機能

• 早送り X軸：16,000 mm/min
• 早送り Z軸：20,000 mm/min
• 冷却ポンプ出力：0.18 kW

寸法 / 質量

• 外形（L x W x H）：3.8 m x 1.87 m x 1.91 m
• 重量：3,340 kg

技術仕様（抜粋）
作業領域
最大加工長さ：430 mm
心間高さ：200 mm
ベッド上旋削径：400 mm
すべり台上旋削径：250 mm

可動域
X軸ストローク：200 mm
Z軸ストローク：450 mm

主軸／チャック
チャック径：200 mm
速度範囲：50 min⁻¹ - 3,000 min⁻¹
スピンドル取付：A2-6
スピンドル通し穴：62 mm（引抜き管使用時 46 mm）

工具
工具位置数：8
工具柄：25 x 25 mm
ボーリングバー取付径：Ø 40 mm

テールストック
コーン：5 MT
クイル径：88 mm
クイル行程：85 mm

駆動出力
主軸モーター：15 / 11 kW
冷却ポンプ：0.18 kW
