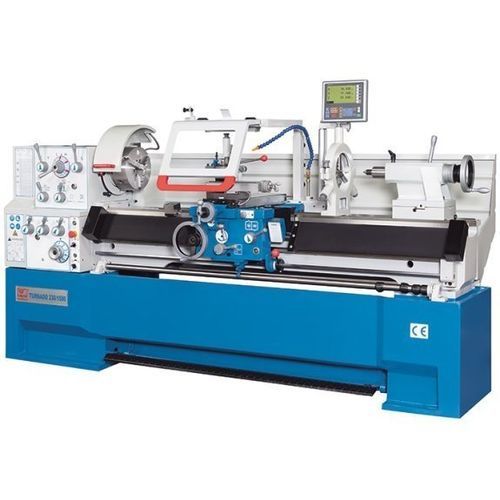

普通型旋盤 Turnado 230/2000

横型3軸カムロックD1-6

製品概要
Turnado 230/2000 は、汎用のコンベンショナル旋盤で、幅広い産業用旋削作業に対応します。一体成形の鋳鉄ベッドと広い作業領域、最新の3軸位置表示器を組み合わせ、精度と再現性の高い加工を実現します。標準装備により、量産および工場での立ち上げ時間を短縮できます。

ハイライト

• 一体鋳鉄ベッドにより長期的な剛性を確保
• 心高 230 mm、最大加工長 2,000 mm
• ベッド上旋削径 460 mm、すべり台上 274 mm
• 3軸位置表示器（分解能 0.005 mm）で正確な位置決め
• チャック、ルーネット、クイックチェンジ工具システムを含む充実の標準装備

設計・構造
リブ入りの鋳鉄ベッドは安定した基礎を提供し、振動を低減します。すべり面はプリズム形状で焼入れ・研削処理され、長期間にわたり精度を維持します。取り外し可能なギャップブリッジにより、大径の短いワークも加工可能です。

ヘッドストック・スピンドル
多段ギアの主伝動により広い回転数域で高トルクを発生します。歯車と軸は油浴で動作し、焼入れ・研削処理されています。スピンドル支持は剛性と予圧を考慮して設計され、放射・軸方向荷重下でも精度を維持します。標準でØ250 mm 3爪自動チャック（ハードリバーシブルジョー）、Ø300 mm 4爪独立チャック、Ø350 mm フェイスプレートを付属します。

すべり台（キャリッジ / エプロン）
キャリッジは幅広設計で大きな切削力に対応します。送り切替レバーやエプロンナットは安全インターロックを備えます。ストップスピンドルは4個の調整可能なカムを持ち、長手送りの自動停止を実現し繰返し加工を簡素化します。マイクロメータ式ベッドストップで正確な移動制限が可能です。中央潤滑によりガイド部の給油が容易です。

芯押し台
芯押し台のチャックは長ストローク（120 mm）で目盛が読みやすく、テーパー加工用の横方向調整が可能です。テーパーは4 MTに対応しています。

操作部・位置表示器
ヘッドストックに配置された操作パネルは人間工学に基づき、習熟を早めます。3軸位置表示器はABS/INC切替、半径/直径切替、スピンドル連動、テーパ加工や一定切削速度などの機能を備え、段取り時間と歩留まりを改善します。

付属品・標準装備

• 3軸位置表示器（分解能 0.005 mm）
• クイックチェンジ工具ホルダシステムと複数のホルダ
• 3爪チャック Ø250 mm（自動センタリング）ハードリバーシブルジョー
• 4爪独立チャック Ø300 mm、フェイスプレート Ø350 mm
• 追従ルーネット・固定ルーネット
• クーラントシステムおよび作業用LEDライト内蔵
• マイクロメータ式長手ストップ、ねじ山ゲージ、割断タップ用サポート
• フットブレーキ、スプラッシュガード、工具セット、取扱説明書

保守 / サービス
集中給油ポイントと油浴駆動部品により保守作業が簡素化されます。焼入れ・研削された歯車と軸は長寿命を保証します。定期的な給油と点検により稼働率を維持できます。

主な仕様

• 型式：Turnado 230/2000
• タイプ：汎用旋盤（コンベンショナル）
• ワーク長（最大）：2,000 mm
• 心高：230 mm
• ベッド上旋削径：460 mm
• すべり台上旋削径：274 mm
• ブリッジ上旋削径：690 mm
• ブリッジ長：155 mm
• ベッド幅：300 mm
• 位置表示器：3軸（分解能 0.005 mm）
• X軸ストローク：285 mm
• Z1軸ストローク：128 mm
• 上スライド振れ角：±52°
• 主軸回転数：(12) 25 - 2,000 1/min
• 主軸通し穴：58 mm
• 主軸取付：Camlock D1-6
• 主軸テーパー：6 MT
• X軸送り：0.014 - 0.784 mm/回転
• Z軸送り：0.031 - 1.7 mm/回転
• メートルねじ：0.1 - 14 mm
• ダイアメトリック（DP）：(50) 4 - 112 DP
• モジュール：0.1 - 7 mm
• Whitworth：(60) 2 - 112 TPI
• 芯押し台チャック径：60 mm
• 芯押し台テーパー：4 MT
• 芯押し台ストローク：120 mm
• 芯押し台横送り調整：±13 mm
• 主軸電動機定格：5.5 kW
• 外形寸法（L x W x H）：3.25 m x 1.08 m x 1.34 m
• 重量：2,100 kg
