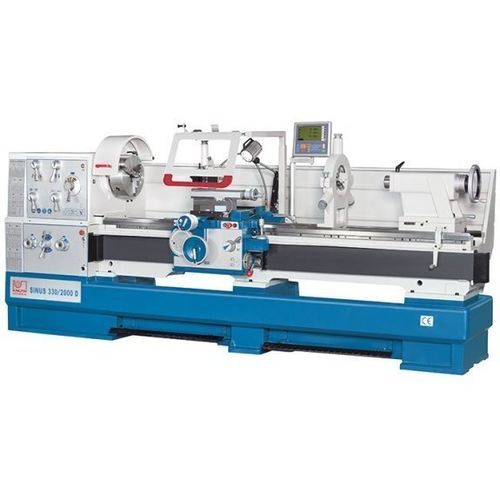

普通型旋盤 Sinus 330/3000 D横型2軸汎用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 汎用
- スピンドル
- D1-8
- 応用
- 激しい使用に耐える
- 直径
660 mm
(25.98 in)- 回転速度
最大: 1,600 rpm
(10,053.096 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- パーツの長さ
3,000 mm
(118 in)- X軸
368 mm
(14 in)- Z軸
230 mm
(9 in)- 早送り速度X
2,000 mm/min
(1 in/s)- 早送り速度Z
4,000 mm/min
(3 in/s)- 定格出力
7.5 kW
(10.2 hp)- 全長
5 m
(16'04" )- 全幅
1 mm
(0 in)- 全高
2 mm
(0 in)- 重量
3,300 kg
(7,275 lb)
詳細
概要
Sinus Dは汎用旋盤の中で最大のシリーズです。設計は従来型のレイアウトに基づき、重量のある一体鋳造のベッドを採用しています。動力伝達は手動多板クラッチを介して主軸へ伝えられます。取り外し可能なベッドブリッジ、早送り、テーパ旋削装置などを備え、長尺ワークや大径フランジの加工に対応します。
ハイライト
製品詳細
機械ベッド
主軸箱と送り機構
すべり台（サポート）
芯押し台
装備と付属品（標準/同梱）
技術仕様
Sinus Dは汎用旋盤の中で最大のシリーズです。設計は従来型のレイアウトに基づき、重量のある一体鋳造のベッドを採用しています。動力伝達は手動多板クラッチを介して主軸へ伝えられます。取り外し可能なベッドブリッジ、早送り、テーパ旋削装置などを備え、長尺ワークや大径フランジの加工に対応します。
ハイライト
- 一体鋳造の重量ベッドによる高剛性
- 大径主軸受を備えた頑強な主軸箱
- 2軸の早送りで迅速な位置決めが可能
- テーパ旋削装置を標準装備
- 充実した安全機能
製品詳細
機械ベッド
- 振動を効果的に抑える一体鋳造の大断面ベースフレーム
- 摺動面は誘導焼入れおよび研削処理で耐久精度を確保（>HB 400）
主軸箱と送り機構
- 高い切削速度でも高精度かつ良好な回転挙動を維持する設計
- 長尺軸やパイプ加工に適した主軸通し穴径 105 mm
- 重量ワークの立ち上がりを滑らかにする機械式多板クラッチ
すべり台（サポート）
- 早送りで縦・横方向に移動可能、段取り時間を短縮
- 誤操作や衝突による損傷を防ぐ過負荷保護を内蔵
- 芯送りねじはチップや汚れによる摩耗を抑える覆い付き
芯押し台
- 読み取りやすい目盛りを備えた堅牢な芯押し台の羽根
- 深い穿孔やセンタリング作業に対応する長い羽根行程（235 mm）
- 芯押し台の横方向調整により円錐軸の加工が可能（±12.5 mm）
装備と付属品（標準/同梱）
- 支持部の全ての案内に給油する集中給油装置
- 自動縦送りで長い外側・内側テーパを一度で成形できるテーパ旋削装置を標準装備
- 上スライドや芯押し台を調整せずに円筒旋削とテーパ旋削を迅速に切替可能
- 安全装置としての標準フットブレーキ
- 作業環境を清潔に保つ大型の後部スプラッシュガード
- 作業領域を照らすサポートカバー内蔵の高輝度LED照明
- 交換カセット式の多機能クイックチェンジ工具保持システム（標準）
- 長尺ワーク用の固定・追従ルネットを標準付属
- 最新世代のポジションインジケータを標準装備
- クーラント装置および各種工具が付属
技術仕様
- 型式: Sinus 330/3000 D
- 加工範囲 — 被削材長さ（最大）: 3.000 mm
- 加工範囲 — ベッド上旋削径: 660 mm
- 加工範囲 — サポート上旋削径: 440 mm
- 加工範囲 — ブリッジ無しでの旋削径: 900 mm
- 加工範囲 — ブリッジ長さ: 320 mm
- 加工範囲 — ベッド幅: 400 mm
- 移動量 — X軸ストローク: 368 mm
- 移動量 — Z1軸ストローク: 230 mm
- 移動量 — 上スライド旋回範囲: 45°
- 主軸 — 回転数: 25 1/min - 1.600 1/min
- 主軸 — 通し穴径: 105 mm
- 主軸 — 主軸取付: D1-8
- 主軸 — 主軸テーパー: ø 113 mm / 1:20
- 早送り — X軸: 2.000 mm/min
- 早送り — Z軸: 4.000 mm/min
- 送り — X軸: 0,022 mm/回 - 0,74 mm/回
- 送り — Z軸: 0,044 mm/回 - 1,48 mm/回
- ねじ切り — メートル: 0,45 mm - 120 mm
- ねじ切り — 直径系: 0,88 DP - 160 DP
- ねじ切り — モジュール: 0,25 mm - 60 mm
- ねじ切り — ホイットワース: (54) 7/16 - 80 TPI
- 芯押し台 — 羽根直径: 90 mm
- 芯押し台 — 羽根行程: 235 mm
- 芯押し台 — 横方向調整: ±12,5 mm
- 動力 — 主軸動力: 7,5 kW
- 寸法・質量 — 寸法 (L x W x H): 4,71 m x 1,23 m x 1,6 m
- 寸法・質量 — 重量: 3.300 kg
