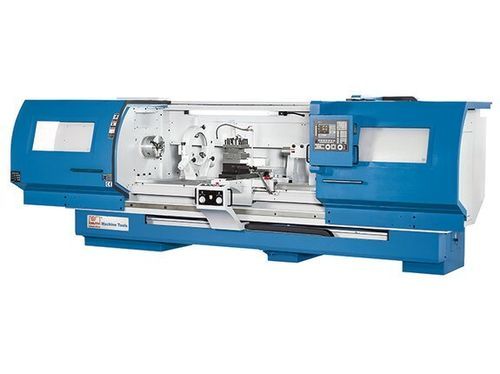

CNC旋盤 Forceturn 630.50横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- D1-8
- ツールステーション数
- 4ツール
- 駆動システム
- サーボモータ
- 応用
- 重加工用, 長型部品用
- 性能
- 高精度, 強力
- その他の特徴
- 学習
- 直径
85 mm
(3.35 in)- 回転速度
最大: 2,250 rpm
(14,137.167 rad.min-1)最少: 27 rpm
(169.646 rad.min-1)- パーツの長さ
5,100 mm
(201 in)- 最大切削径
670 mm
(26 in)- X軸
450 mm
(18 in)- Z軸
5,000 mm
(197 in)- 早送り速度X
5,000 mm/min
(3 in/s)- 早送り速度Z
5,000 mm/min
(3 in/s)- 定格出力
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 全長
7,500 mm
(295 in)- 全幅
2,250 mm
(89 in)- 全高
2,450 mm
(96 in)- 重量
7,600 kg
(16,755 lb)
詳細
概要
Forceturn 630.50は、長尺および重量物の加工向けに設計された平床式CNC旋盤です。硬化・研削されたガイドを備えた平床は、最大5.100 mmのワークに対して高精度な旋削性能を提供します。コントロールにはTeach-in機能と、手動でのセットアップや微調整が可能な2つの電子ハンドホイールを装備しています。保守作業や単品生産向けに各種オプションで構成が可能です。
ハイライト
作業領域
送り行程
主軸
早送り
工具
精度
尾台
駆動容量
寸法・重量
設計とオプション（概要）
技術仕様
Forceturn 630.50は、長尺および重量物の加工向けに設計された平床式CNC旋盤です。硬化・研削されたガイドを備えた平床は、最大5.100 mmのワークに対して高精度な旋削性能を提供します。コントロールにはTeach-in機能と、手動でのセットアップや微調整が可能な2つの電子ハンドホイールを装備しています。保守作業や単品生産向けに各種オプションで構成が可能です。
ハイライト
- 重量加工向けの強力な主軸駆動
- サーボ駆動4ポジション工具交換機
- 手動操作・セットアップ用の電子ハンドホイール2個
- グラフィックシミュレーションとプロファイルエディタを備えたサイクルプログラミング
作業領域
- ベッド上旋削直径: 670 mm
- ベッド幅: 450 mm
- 芯高: 335 mm
- 縦送り上の旋削Ø: 400 mm
- 最大ワーク長さ: 5.100 mm
送り行程
- X軸ストローク: 450 mm
- Z軸ストローク: 5.000 mm
主軸
- 回転数範囲: 27 1/min - 2.250 1/min
- 主軸取付け: D1-8
- 主軸穴径: 85 mm
早送り
- X軸早送り: 5.000 mm/min
- Z軸早送り: 5.000 mm/min
工具
- 工具ステーション数: 4ポジション（サーボ式）
精度
- X軸位置決め精度: 0,015 mm
- Z軸位置決め精度: 0,03 mm
- X軸繰返し精度: 0,007 mm
- Z軸繰返し精度: 0,015 mm
尾台
- 尾台コーン: 5 MT
- 尾台芯押し棒直径: 105 mm
- 尾台芯押し棒ストローク: 170 mm
駆動容量
- 主軸駆動定格出力: 22 kW（15 kW 連続）
- X軸モータ定格: 2 kW
- Z軸モータ定格: 3,6 kW
- 総消費電力: 40 kVA
寸法・重量
- 全体寸法（長さ×幅×高さ）: 7,5 m x 2,25 m x 2,45 m
- 重量: 7.600 kg
設計とオプション（概要）
- 重量ワーク向けに硬化・研削・コーティングされた大型ベッドガイド
- プログラム可能な主軸と自動3段式メインギア
- Fagor制御（例：Fagor 8058 Elite）によるサイクルプログラミングとグラフィックシミュレーション
- 操作盤に配置された電子ハンドホイール2個で手動操作と迅速な段取り
- 重切替式の自動4ポジションサーボ工具交換機
- 高性能冷却システムと自動集中潤滑を標準装備
- オプション: ルネット（各種径）、チェーン式チップコンベヤ、サーボ旋回タレット（VDI）、追加チャック、尾台バリエーションなど
技術仕様
- 型式: Forceturn 630.50
- ベッド上旋削直径: 670 mm
- 最大ワーク長さ: 5.100 mm
- 主軸穴径: 85 mm
- 主軸回転数範囲: 27 – 2.250 1/min
- 主駆動出力: 22 kW（15 kW 連続）
- X軸移動量: 450 mm; Z軸移動量: 5.000 mm
- 早送り: 5.000 mm/min（XおよびZ）
- 工具マガジン: 4ポジション サーボ式
- 尾台: 5 MT、芯押し棒Ø 105 mm、ストローク 170 mm
- 位置決め精度 X/Z: 0,015 / 0,03 mm; 繰返し精度 X/Z: 0,007 / 0,015 mm
- 寸法: 7,5 m x 2,25 m x 2,45 m; 重量: 7.600 kg
