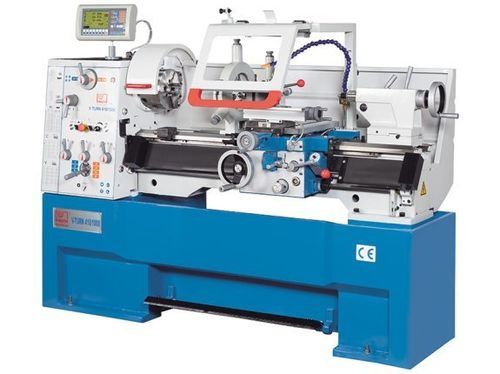

普通型旋盤 V-Turn 410/1500

横型3軸カムロックD1-6

概要
V-Turn 410/1500 は、工場や小ロット生産向けに設計された汎用の精密旋盤です。インバータと高性能主軸モーターを搭載し、主軸最高回転数3,000 1/minを実現。小径ワークの高効率加工に対応するとともに、重量切削にも耐える剛性を備えています。X.Posに搭載された「一定切削速度」機能は、芯出し加工時に主軸回転数を加工径に合わせて自動補正し、CNC機に匹敵する面品位を実現します。

特長

• 一定切削速度機能（X.Pos）
• 高回転域を含む幅広い回転範囲と5.5 kWの高出力モーター
• 充実した標準装備で生産に即使用可能
• 主軸用大型ローラーベアリング（NSK製）

製品詳細

• 一定切削速度：芯出し加工時に主軸回転を自動で最適化し、安定した表面仕上げを実現
• 強力なリブ付鋳鉄ベッドと一体鋳造の堅牢なフレームにより優れた制振性と剛性を確保
• 幅広の焼入れ・研削ガイドで長期にわたり高精度を維持
• 大型の主軸ベアリングと高精度ヘッドで優れた同心度を実現
• ヘッドギアおよびシャフトは焼入れ・研削済みで低騒音かつ安定した回転
• 主軸モーター5.5 kWで強力な切削が可能
• 主軸回転は無段変速：30〜550 rpmおよび550〜3000 rpm
• マイクロメーターストップとタレットストップが標準で付属
• スライド部に集中給油を装備し保守を低減
• X.Pos 3軸表示器（主軸回転数表示とプログラム可能な補助機能付き）を標準搭載
• 主軸用無メンテナンスの電磁ブレーキを採用し、安全かつ確実に停止

技術仕様（表）
作業領域
中心間距離：1500 mm
芯高：205 mm
ベッド上旋削可能径：380 mm
ブリッジ上旋削可能径：580 mm
支持上旋削径：255 mm
ギャップブリッジ長さ：250 mm
ベッド幅：250 mm

移動量
X軸移動量：210 mm
Z1軸移動量：140 mm
上スライド旋回範囲：±45°

主軸
高回転域：550 1/min - 3.000 1/min
低回転域：30 1/min - 550 1/min
主軸通し穴径：52 mm
主軸取付：Camlock D1-6
主軸テーパ：6 MT

送り
X軸送り：0.025 mm/回転 - 0.85 mm/回転
Z軸送り：0.05 mm/回転 - 1.7 mm/回転

ねじ切り
メートルねじ： (39) 0.2–14 mm
ダイアメトリックねじ： (21) 8–44 DP
モジュールねじ：0.3 mm - 3.5 mm
ウィットワースねじ： (45) 2–72 TPI

尾部台
尾部台芯押しシャンク径：50 mm
尾部台テーパ：4 MT
尾部台シャンク行程：120 mm
尾部台横送り調整：±13 mm

駆動容量
主軸モーター定格出力：5.5 kW

寸法と重量
外形寸法（長さ×幅×高さ）：2.44 m x 1.00 m x 1.32 m
重量：1,800 kg

仕様 / 技術データ

• 型式：V-Turn 410/1500
• ブランド：KNUTH
• 中心間距離：1500 mm
• 芯高：205 mm
• ベッド上旋削径：380 mm
• 主軸通し穴：52 mm（Camlock D1-6、6 MT）
• 主軸モーター：5.5 kW
• 回転数レンジ：30–550 / 550–3000 rpm
• 移動量 X / Z1：210 mm / 140 mm
• 送り範囲 X / Z：X 0.025–0.85 mm/回転；Z 0.05–1.7 mm/回転
• ねじ切りオプション：メートル、ダイアメトリック、モジュール、ウィットワース
• 外形寸法：2.44 m x 1.00 m x 1.32 m
• 重量：約1,800 kg
