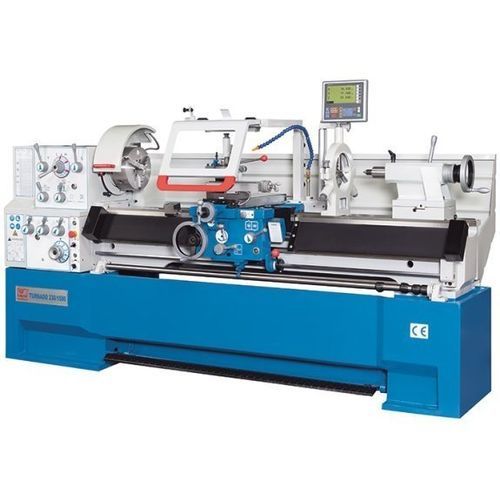

普通型旋盤 Turnado 230/1500

横型3軸カムロックD1-6

概要
Turnadoシリーズは、汎用旋盤の現代的なバージョンで、工場のワークショップや小ロット生産向けに設計されています。ワンピースの重厚な鋳鉄ベッド、強力な主軸モーター、柔軟なツールオプションを備え、3軸のポジションインジケータやクイックチェンジ式工具ホルダを標準装備しています。豊富なオプションで用途に合わせた構成が可能です。

ハイライト

• ワンピース重鉄床によるクラシックで剛性の高い構造
• 芯高230 mm、ベッド上旋削直径460 mm
• 最大加工長1,500 mm、取り外し可能なギャップブリッジで大径に対応
• 3軸ポジション表示と調整可能な縦方向ストップ
• 標準装備品が充実

技術仕様（表）
作業領域
ワーク長さ（最大）：1,500 mm
ベッド上旋削直径：460 mm
送り台上旋削直径：274 mm
ギャップブリッジ上旋削直径：690 mm
ギャップブリッジ長さ：155 mm
ベッド幅：300 mm
中心高：230 mm

詳細
装備：ポジションインジケータ付属

ストローク
X軸ストローク：285 mm
Z1軸ストローク：128 mm
上スライドの揺動範囲：± 52°

主軸部
主軸回転数： (12) 25 - 2,000 1/min
主軸穴径：58 mm
主軸取付：Camlock D1-6
主軸テーパー：6 MT

送り
X軸送り：0.014 mm/回転 - 0.784 mm/回転
Z軸送り：0.031 mm/回転 - 1.7 mm/回転

ねじ切り
メートルねじ：0.1 mm - 14 mm
ダイアメトラル： (50) 4-112 DP
モジュール：0.1 mm - 7 mm
ウィットワース： (60) 2-112 TPI

尾部台（レイトストック）
尾部台主軸穴径：60 mm
尾部台テーパー：4 MT
尾部台主軸送り：120 mm
尾部台横送り調整：± 13 mm

駆動能力
主軸駆動モーター定格：5.5 kW

寸法・重量
外形寸法（長さ×幅×高さ）：2.75 m x 1.08 m x 1.34 m
重量：1,970 kg

製品詳細

• 機械床：深いリブを持つ一体型鋳鉄ベッド、剛性の高い主軸箱および頑強なスタンドにより安定した把持と長期にわたる精度保持を実現。ギャップブリッジは取り外し可能で、大径の短いワークを加工可能。
• 主軸／送り機構：多段変速ギアと油浴中で作動する焼入れ・研削済みの歯車により高トルクと信頼性を確保。大径のシャフトやパイプを通す大きな主軸穴。標準でチャックやフロントプレートを装備。主軸部に操作しやすいコントロールパネルを配置。
• 送り台：大きな切削力に耐える幅広の送り台。安全ロック付きの送り切替レバー、微動ベッドストップ、オートフィード用スリップクラッチ、ガイドの集中給油と大きな可動保護カバーで安全かつ作業性を確保。
• 尾部台：読み取りやすいスケール付きの主軸送り、長いストロークで難しい穴あけや芯出しに対応。円錐状軸加工用に横方向調整機構を備える。
• 付属品（標準）：ブレーキペダル、後部スプラッシュガード、統合型LED作業灯、カセット式クイックチェンジツールホルダ、固定・回転ルネット、最新世代ポジションインジケータ、クーラントシステムおよび工具類。

特性 / 技術仕様

• 型式：Turnado 230/1500
• ワーク長さ（最大）：1,500 mm
• ベッド上旋削直径：460 mm
• 送り台上旋削直径：274 mm
• 中心高：230 mm
• 主軸回転数： (12) 25 - 2,000 1/min
• 主軸穴径：58 mm
• 主軸取付：Camlock D1-6
• 主軸テーパー：6 MT
• 主軸モーター：5.5 kW
• 外形寸法（L×W×H）：2.75 m × 1.08 m × 1.34 m
• 重量：1,970 kg
