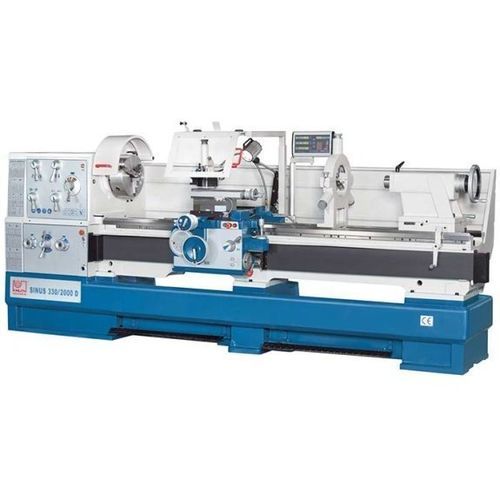

普通型旋盤 Sinus 330/2000 D

横型汎用D1-8

説明
Sinus D は汎用旋盤の中で最大のシリーズです。重厚な一体鋳造ベッドを基礎とし、モーターと主軸間の動力伝達は手動多板クラッチで行います。着脱式ベッドブリッジ、早送り、テーパ旋盤装置などを標準的に備え、長尺ワークや大径フランジの加工に対応します。

ハイライト

• 一体鋳物ベッドにより高い剛性を確保
• 大径の主軸ベアリングとØ105 mmの主軸貫通穴をもつ頑強なヘッドストック
• 2軸の早送りで素早い位置決めが可能
• 内外テーパの加工に対応するテーパ旋盤装置
• 過負荷保護などの安全機能を装備

作業領域
ワーク長さ（最大）：2.000 mm
ベッド上旋削最大直径：660 mm
すべり台上旋削直径：440 mm
ブリッジ無しでの旋削直径：900 mm
ブリッジ長さ：320 mm
ベッド幅：400 mm

送り距離
X軸送り：368 mm
Z1軸送り：230 mm
上スライドの首振り角：45°

ヘッドストック
主軸回転数：25 1/min - 1.600 1/min
主軸貫通穴：105 mm
主軸取付：D1-8
主軸コーン：ø 113 mm / 1:20

早送り
X軸早送り：2.000 mm/min
Z軸早送り：4.000 mm/min

送り
X軸送り：0,022 mm/R - 0,74 mm/R
Z軸送り：0,044 mm/R - 1,48 mm/R

ねじ切り
メートルねじ：0,45 mm - 120 mm
ダイアメタルねじ：0,88 DP - 160 DP
モジュールねじ：0,25 mm - 60 mm
ウィットワース： (54) 7/16 - 80 TPI

尾台（キャノピー）
尾台芯径：90 mm
尾台コーン：5 MT
尾台芯の送り：235 mm
尾台横振れ調整：± 12,5 mm

駆動能力
主軸モーター定格：7,5 kW

寸法・重量
外形寸法（長さ×幅×高さ）：3,71 m x 1,23 m x 1,6 m
重量：2.900 kg

ベッド

• 高い安定性：一体鋳物ベースにより振動を抑制
• 長期にわたる精度：ベッドガイドは誘導焼入れおよび研削処理（≥ HB 400）

ヘッドストックと送り装置

• 高い切削負荷でも精度と滑らかな回転を維持する設計
• 長尺軸やパイプに対応する105 mmの主軸貫通穴
• スムーズな主軸始動を実現する機械式多板クラッチ

サポート（スライド）

• 早送り時に縦横へ移動する追従式ルーネットで非生産時間を短縮
• 送りねじと主ねじの過負荷保護を内蔵
• 主ねじカバーで切りくずや汚れの影響を低減

尾台

• 見やすく耐久性のある目盛り付きの芯押し台
• 長い送り量で複雑な穴あけ・芯出しに対応
• 芯間での円錐加工用に横方向調整可能

装備と付属品（標準）

• サポートの全てのガイドに対する集中給油システム
• テーパ旋盤装置（標準）―自動長手送りで長尺テーパ加工が可能
• 上スライドや尾台を調整せずに円筒・テーパの切替が可能
• フットブレーキペダル、堅牢なリアスプラッシュガード、サポートカバー内蔵の明るいLED照明
• 交換カセット付きの多機能クイックチェンジ工具保持システム（標準）
• 固定ルーネットおよび追従ルーネット（標準）
• 最新世代の位置表示器（標準）
• 冷却装置および各種整備工具付属

特性 / 技術仕様

• モデル：Sinus 330/2000 D
• カテゴリ：汎用旋盤（汎用）
• ワーク長さ（最大）：2.000 mm
• ベッド上旋削直径：660 mm
• 主軸貫通穴：105 mm
• 主軸取付：D1-8
• 主軸回転範囲：25 – 1.600 1/min
• 主電動機：7,5 kW
• 早送り X/Z：2.000 / 4.000 mm/min
• 送り範囲 X：0,022–0,74 mm/R、Z：0,044–1,48 mm/R
• ねじ切り範囲：メートル 0,45–120 mm；モジュール 0,25–60 mm；Whitworth 等
• 尾台芯：Ø 90 mm、送り 235 mm、コーン 5 MT
• 外形寸法：3,71 m x 1,23 m x 1,6 m
• 重量：2.900 kg
