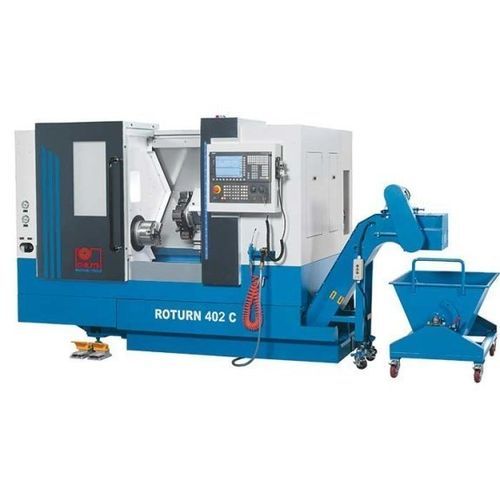

CNC旋盤 Roturn 402 C横型2軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜ベッド
- スピンドル
- A2-8
- ツールステーション数
- 8ツール
- 応用
- 生産用
- 性能
- 強力
- その他の特徴
- コンパクト
- 直径
400 mm
(15.75 in)- 回転速度
最大: 2,000 rpm
(12,566.371 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)- パーツの長さ
420 mm
(17 in)- X軸
200 mm
(8 in)- Z軸
425 mm
(17 in)- 早送り速度X
20,000 mm/min
(13 in/s)- 早送り速度Z
25,000 mm/min
(16 in/s)- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
3,800 mm
(150 in)- 全幅
1,870 mm
(74 in)- 全高
1,910 mm
(75 in)- 重量
3,400 kg
(7,496 lb)
詳細
製品概要
本機はROTURN CシリーズのコンパクトなCNC量産旋盤で、量産加工向けに設計されています。Siemens SINUMERIK 828 D Basic制御、傾斜ベッド、8ポジションのタレット、主軸15 kWを備え、油圧式3爪チャック（貫通穴付き）、油圧芯押し台（長いストローク）、ヒンジ式チップコンベヤ、高性能冷却装置を標準で備えます。
主な特長
機械構造
主軸
工具交換
芯押し台と補機類
標準装備（抜粋）
仕様 / 技術データ
本機はROTURN CシリーズのコンパクトなCNC量産旋盤で、量産加工向けに設計されています。Siemens SINUMERIK 828 D Basic制御、傾斜ベッド、8ポジションのタレット、主軸15 kWを備え、油圧式3爪チャック（貫通穴付き）、油圧芯押し台（長いストローク）、ヒンジ式チップコンベヤ、高性能冷却装置を標準で備えます。
主な特長
- Siemens SINUMERIK 828 D Basic制御
- 主軸モーター 15 kW
- 8ポジション工具タレット
- 油圧式3爪チャック（貫通穴、Ø250 mm）
- チップコンベヤおよび高性能冷却システム標準搭載
機械構造
- 傾斜ベッドの重厚な基礎構造により高い剛性と効率的な切りくず排出を実現
- X/Z軸に高精度リニアガイドを採用し、負荷時でも再現性のある精度を確保
- 大型スライドドアを備えた密閉作業空間により安全かつ容易なアクセスが可能
- ガイド用自動集中給油装置を搭載
主軸
- 主軸最大回転数：2,000 rpm（Roturn 402 C）。Roturn 400Cは最大3,000 rpmのバリエーションあり
- 主軸モータ出力：15 / 11 kW
- 主軸取り付け：A2-8
- 主軸貫通穴径：86 mm（引抜管装着時 74 mm）
工具交換
- 迅速かつ精密な工具交換を可能にする8ポジションタレット
- ボーリングバー取付径：Ø40 mm
芯押し台と補機類
- 芯押し台テーパ：MT5
- 芯押し台四輪径：88 mm、送り量：85 mm（油圧駆動）
- フラットトップ型チップコンベヤとトロリーが標準付属
- 制御盤用熱交換器、LED作業灯を装備
標準装備（抜粋）
- Siemens SINUMERIK 828 D Basic制御
- 油圧式3爪チャック 250 mm（貫通穴付き）
- 油圧芯押し台
- 自動集中給油装置
- チェーン式チップコンベヤ
- 高性能冷却装置および冷却洗浄用ガン
- 操作工具および取扱説明書
仕様 / 技術データ
- 最大加工長：420 mm；芯高：200 mm；ベッド上の旋削径：400 mm；すべり台上の旋削径：250 mm
- 移動量 X：200 mm；Z：425 mm
- 早送り X/Z：20,000 / 25,000 mm/min
- チャック径：250 mm；主軸回転範囲：50–2,000 rpm；主軸取り付け：A2-8；主軸貫通穴：86 mm（74 mm）
- 工具位置数：8；ボーリングバー径：40 mm
- 主軸定格出力：15 / 11 kW；冷却ポンプモータ：0.18 kW
- 外形寸法（L×W×H）：3.8 m × 1.87 m × 1.91 m；重量：3,400 kg
