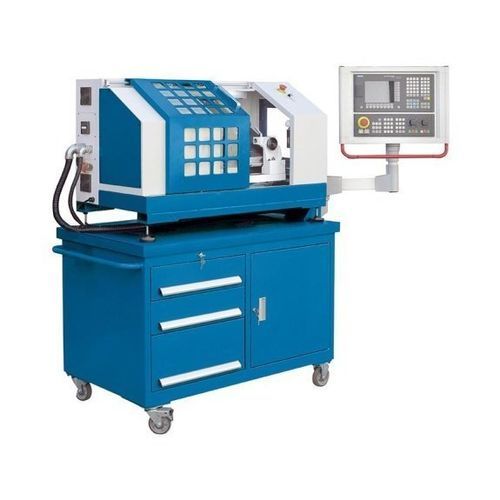

CNC旋盤 LabTurn 2028 CNC

横型2軸傾斜台

製品概要
LabTurn 2028 CNCは、CNC教育および小ロット生産向けに設計されたコンパクトで可搬型のCNC旋盤です。大型の生産用旋盤が持つ主要な機能を小さな設置面積で再現します。8ポジションのタレットは内径加工用と外径加工用にそれぞれ4本の工具を備え、定盤上の長物は尾台（センタ）で加工可能です。主軸は最大3,000 rpmまで回転し、油圧式3爪チャックはØ100 mmです。Siemens 808D Advanceコントローラは直感的な操作ガイドを提供し、学習および入門的なCNC用途に適しています。

ハイライト

• Siemens 808D Advanceコントローラ（教育・入門生産向け）
• 内径・外径加工用の8ポジションタレット（各機能に4工具）
• 全軸にリニアガイドと予圧ボールねじを採用
• 大型スライドドアを備えた密閉ワークスペース
• 収納付きの移動式ベース

機械設計

• 剛性と効率的な切粉排出を両立する傾斜ベッドの鋳鉄構造
• スライドドアによる良好なアクセス性を持つ密閉加工領域
• メンテナンスを低減する集中給油

主軸

• 油圧式3爪チャック Ø100 mm（標準）
• 主軸回転速度範囲：100～3,000 rpm
• 主軸貫通穴：20 mm、主軸取付：MK 3

工具

• 8ポジションタレット（各ポジションに内・外加工用の4工具）
• 代表的な工具軸寸法：8 mm x 8 mm、ボーリングバー取付Ø：12 mm

制御とソフトウェア

• Siemens 808D Advance：教育や簡易生産業務に適した直感的インターフェース

標準装備（抜粋）

• Siemens 808D Advanceコントローラ
• 電子ハンドホイール
• 8ポジションタレット
• 移動式ベース
• 尾台（テーパMK 2）
• 3爪チャック Ø100 mm
• 集中給油装置
• 作業灯、基本工具、取扱説明書

対応 / オプション付属品（例）

• インサートセット（切削材に応じたもの）
• 旋削工具セット（7点）8 x 8 mm
• ライブセンター（各種MT規格）
• 切粉処理・ワークショップ装備

仕様

• モデル: LabTurn 2028 CNC
• 加工長さ（最大）：280 mm
• ベッド上旋削径：200 mm
• すべり台上旋削径：90 mm
• X軸移動量：86 mm
• Z軸移動量：155 mm
• 主軸回転範囲：100～3,000 rpm
• 主軸貫通穴：20 mm
• 主軸取付：MK 3
• チャック径：100 mm
• 早送り：2,000 mm/min
• 送り速度：1,000 mm/min
• 送りモータ最大トルク：2.2 Nm
• 工具位置数：8（タレット）
• 工具シャンク寸法：8 mm x 8 mm
• ボーリングバー取付Ø：12 mm
• 位置決め精度 X/Z：0.022 mm
• 繰り返し精度 X/Z：0.01 mm
• 尾台芯径：20 mm、芯押しストローク：30 mm、テーパ：MK 2
• 主軸駆動出力：1 kW
• 外形寸法（L x W x H）：1.4 m x 0.9 m x 1.85 m
• 質量：500 kg
