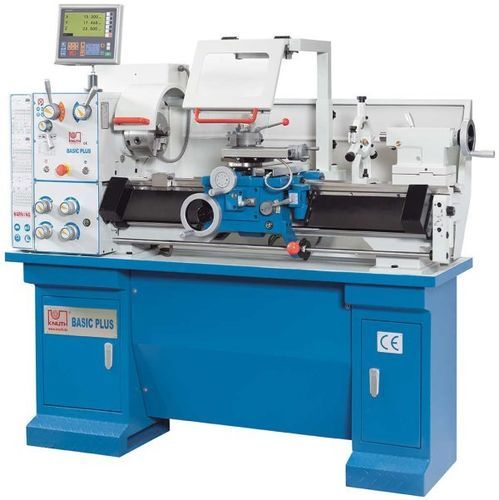

普通型旋盤 Basic Plus

横型2軸精密

概要
Basic Plusは、単品生産、整備、教育用途向けの手動ベンチ旋盤です。多彩なオプションにより、修理工場、訓練機関、汎用ワークショップ向けに構成可能です。

特長

• 二面Vガイドの鋳鉄ベッド（硬化・研削済）
• 設置面積が小さいコンパクト設計
• 0.01 mmの再現性を持つクイックチェンジ工具ホルダ
• 3軸デジタル指示器 X.Pos 3.2 搭載
• 充実した標準装備と豊富なオプション

標準装備（抜粋）

• 主軸ギア：硬化・研削済
• 主軸：Camlock D1-4、穴径 Ø 38 mm
• 調整可能なコニカルローラーベアリング
• 芯押し台：芯押しストローク 100 mm、横送り ±10 mm
• 送り方向を切替える反転ギアボックス
• クイックアクション工具ホルダ
• 3爪チャック Ø160 mm、4爪フランジ Ø200 mm（付属）
• 定盤・追従旋盤、マイクロメーターストップ、ねじゲージ
• 保護カバー（インターロック付）、作業灯、工具箱

仕様
作業範囲
中心間距離：810 mm
ベッド上の旋削径：300 mm
すべり台上の旋削径：178 mm
ベッド幅：180 mm

送り行程
X軸行程：155 mm
Z1軸行程：95 mm
上スライド旋回範囲：± 60°

主軸
回転数：60 - 1550 (9x2) 1/min
主軸穴径：38 mm
主軸取付：Camlock D1-4
主軸テーパー：MT5

送り
X軸送り：0.014 mm/回転 - 0.38 mm/回転
Z軸送り：0.052 mm/回転 - 1.392 mm/回転

ねじ切り
メートルねじ：(26) 0.4–7 mm
ウィットワース：(34) 4–56 TPI

芯押し台
芯押し軸径：32 mm
芯押しテーパー：MT3
芯押しストローク：100 mm
横調整：± 10 mm

駆動
主軸モータ定格：1.1 kW

寸法・重量
外形（L×W×H）：1.6 m × 0.75 m × 1.27 m
重量：520 kg

備考
本機は豊富な標準装備と多くのオプション（チャック、工具ホルダ、測定器、冷却装置等）で供給されます。

仕様一覧

• 型式：Basic Plus
• ブランド：KNUTH
• 中心間距離：810 mm
• ベッド上旋削径：300 mm
• 主軸穴径：38 mm（Camlock D1-4）
• 回転数：60 - 1550 1/min（9x2）
• 主モータ：1.1 kW
• 芯押しストローク：100 mm、テーパー MT3
• X行程：155 mm — Z1行程：95 mm
• 送り範囲 X/Z：X 0.014–0.38 mm/回転、Z 0.052–1.392 mm/回転
• ベッド：鋳鉄、二面Vガイド、硬化・研削済
• 外形（L×W×H）：1.6 m × 0.75 m × 1.27 m
• 正味重量：520 kg
