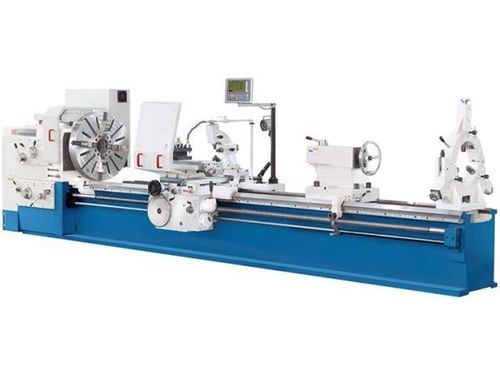

普通型旋盤 DL S 515/4000横型3軸硬質
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 3軸
- 構造
- 硬質
- 応用
- 激しい使用に耐える, 大きなワークピース, 大径用ピース, 長型部品用, 重ターニング
- 性能
- 高剛性, 強力
- その他の特徴
- 位置表示器付き
- 直径
1,000 mm
(39.37 in)- 回転速度
最大: 630 rpm
(3,958.407 rad.min-1)最少: 5 rpm
(31.416 rad.min-1)- X軸
520 mm
(20 in)- Z軸
3,700 mm
(146 in)- 早送り速度X
0 mm/min, 5 mm/min
(0 in/s, 0 in/s)- 早送り速度Z
0 mm/min, 10 mm/min
(0 in/s, 0 in/s)- 定格出力
22 kW
(29.9 hp)- 全長
6,150 mm
(242 in)- 全幅
1,500 mm
(59 in)- 全高
1,600 mm
(63 in)- 重量
8,400 kg
(18,519 lb)
詳細
概要
DL S 515/4000 は、大径および長尺ワーク向けに設計された重切削用の汎用旋盤です。芯間長最大4,000 mm、旋削径720 mm超のワークに対応し、高荷重や大きな切削力を支える幅広く深いリブ入の一体成形ベッドを備えています。
主な特長
製品詳細
仕様（抜粋）
DL S 515/4000 は、大径および長尺ワーク向けに設計された重切削用の汎用旋盤です。芯間長最大4,000 mm、旋削径720 mm超のワークに対応し、高荷重や大きな切削力を支える幅広く深いリブ入の一体成形ベッドを備えています。
主な特長
- 芯間長：最大4,000 mm
- 主軸穴径：100 mm
- 主軸4段変速
- 主軸モータ：22 kW（高トルク）
- X/Z軸の早送りで迅速な位置決め
- 3軸位置表示器標準装備（解像度 0.01 / 0.005 mm）
製品詳細
- 荷重変形を抑える一体型の超重量ベッド（幅広・深リブ）
- 誘導硬化・研削されたガイドで長期精度と低摩耗を実現
- 100 mmの主軸穴を持つコニカルローラベアリング支持の大型主軸で高負荷時の安定性を確保
- 4段手動ギアボックスとインバータ制御の組合せにより回転数とトルクを精密に設定可能
- キャリッジ直付けジョイスティックでX/Z送りを直感操作
- 早送りやオーバーロードクラッチなど保護機構を装備
- 上スライドおよびサポートは大きな切削力に対応
- 工具記憶、mm/インチ変換、ねじ計算などを備えた位置表示機能
仕様（抜粋）
- 型式：DL S 515/4000
- 用途：大型ワーク向け重切削旋盤（汎用）
- 芯間長（最大）：4,000 mm
- ベッド上旋削径：1,000 mm
- サポート上旋削径：720 mm
- 主軸穴径：100 mm
- 主軸回転数：5 - 630 1/min（4段）
- 主軸動力：22 kW
- 早送り X / Z：1,800 / 3,640 mm/min
- ストローク X / Z / Z1：520 / 3,700 / 250 mm
- 工具シャンク：32 x 32 mm
- ワーク最大質量：4,000 kg
- 外形寸法（L x W x H）：6.15 m x 1.5 m x 1.6 m
- 機械質量：8,400 kg
