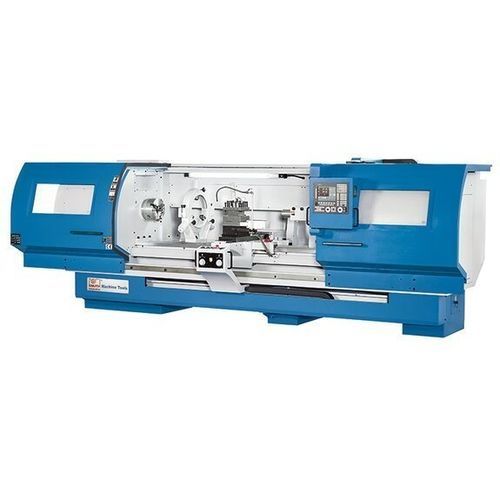

CNC旋盤 Forceturn 800.50

横型2軸平台

製品概要
Forceturn 800.50 シリーズは、長さ最大5100 mmの大型・重量ワークの加工に適した重切削向けCNC旋盤プラットフォームです。剛性の高いフラットベッド構造と大径の焼入れ・研削済みガイドにより、静的・動的ともに高い剛性と加工精度を実現します。Fagor制御は直感的なサイクルプログラミングとTeach-in機能を備え、操作盤の2つの電子ハンドホイールにより手動機に近いセットアップや微調整が可能です。モジュール式のオプションにより、保全部門や単品生産向けの構成に対応します。

ハイライト

• 重切削に対応する強力な主軸駆動
• プログラム運転に対応したサーボ駆動4ポジション工具交換装置
• 手動運転・立ち上げ用の電子ハンドホイール×2
• 量産向けのサイクルプログラミングとグラフィックシミュレーション

機械構造／機能

• 大口径の焼入れ・研削・対被膜加工済みガイドを備えた大型ベッド
• 約1700 kgまでのワークに対応する主軸駆動設計
• 高性能冷却装置および自動集中給油装置を標準装備
• 主軸貫通径は機種により85 mmまたは105 mm（モデル800は105 mm）
• 無段変速でプログラム可能な主軸回転数、3段自動ギヤ採用
• 主軸モーター出力：22 kW（最大）／15 kW（定格）
• 高耐力の自動4ポジションサーボ工具台

作業領域
ベッド上旋削径：818 mm
ベッド幅：450 mm
センタ高さ：420 mm
すべり台上旋削径：570 mm
最大ワーク長：5100 mm

移動量
X軸移動量：450 mm
Z軸移動量：5000 mm

主軸
回転数範囲：20 rpm – 1500 rpm
主軸取付：A1-11
主軸貫通径：105 mm

早送り
早送り X軸：5000 mm/min
早送り Z軸：5000 mm/min

工具
工具ポジション数：4ポジション（サーボ式）

精度
X軸位置決め精度：0.015 mm
Z軸位置決め精度：0.03 mm
繰返し精度 X軸：0.007 mm
繰返し精度 Z軸：0.015 mm

芯押し台
芯押し台テーパー：MT5
芯押し台ピン径：105 mm
芯押し台ストローク：170 mm

駆動性能
主軸モーター定格：22 kW（15 kW 定格負荷）
X軸モーター：2 kW
Z軸モーター：3.6 kW
消費電力合計：40 kVA

寸法および重量
外形寸法（L x W x H）：7.5 m x 2.25 m x 2.45 m
質量：8000 kg

追加情報

• Profile Editorとグラフィックシミュレーションを備えたFagor制御で安全なセットアップが可能
• 操作盤上の電子ハンドホイール×2で迅速な手動セットアップ
• 標準装備例：Fagor 8058 Elite、3爪チャック Ø300 mm、冷却装置、集中給油、作業灯
• インターフェース：USBおよび傾斜可能な操作ユニットによるデータ転送

技術仕様

• 型式：Forceturn 800.50
• 製造者 / ブランド：KNUTH
• ベッド上旋削径：818 mm
• ベッド幅：450 mm
• センタ高さ：420 mm
• すべり台上旋削径：570 mm
• 最大ワーク長：5100 mm
• X軸移動量：450 mm
• Z軸移動量：5000 mm
• 主軸回転数範囲：20 – 1500 rpm
• 主軸取付：A1-11
• 主軸貫通径：105 mm
• 早送り X/Z：5000 mm/min
• 工具ポジション：4（サーボ）
• 位置決め精度 X/Z：0.015 mm / 0.03 mm
• 繰返し精度 X/Z：0.007 mm / 0.015 mm
• 芯押し台：MT5 / Ø 105 mm / ストローク 170 mm
• 主軸出力：22 kW（15 kW 定格）
• 消費電力合計：40 kVA
• 外形寸法（L x W x H）：7.5 m x 2.25 m x 2.45 m
• 質量：8000 kg
