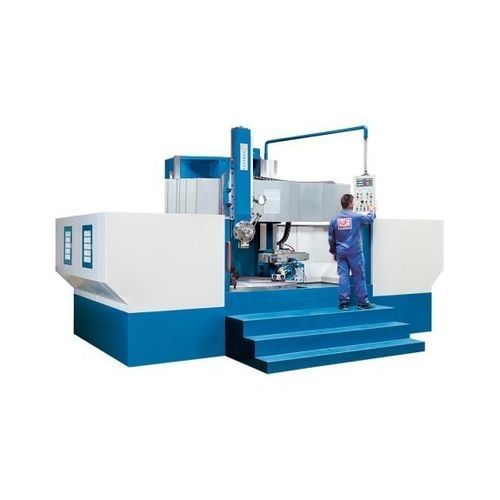

普通型旋盤 VDM 2600 S

縦型3軸サーボモータ

概要
VDM 2600 S は大径・大重量ワークの加工向けに設計された汎用立形旋盤です。クレーンやフォークリフトによる安全で効率的な積み降ろしが可能な構造です。送りは高トルクのサーボモータで駆動され、横梁は油圧で固定されます。減速機付き主軸は大きな切削トルクを発揮し、外周加工用に独立送りの側部サポートを装備可能です。精度確保のため3軸位置表示器を標準装備します。

ハイライト

• クレーン・フォークリフト対応の搬入出に最適化
• 高トルクサーボによる無段変速の送り制御
• 硬化ガイドを備えた長く剛性の高い立形ブーム
• 外周加工用の独立送りを持つ側部サポート
• 主軸用減速機で高トルクを実現
• 3軸位置表示器を標準装備

作業領域（技術表）
回転直径（最大）：2,600 mm
上部工具ホルダの旋削径：2,600 mm
側部工具ホルダの旋削径：2,300 mm
加工高さ（最大）：1,500 mm
上部工具ホルダの旋回範囲：± 30°
ワーク長さ（最大）：1,500 mm
ワーク重量（最大）：10,000 kg

送り量（技術表）
X1軸移動量（上部サポート）：1,300 mm
Z1軸移動量（上部サポート）：1,000 mm
W軸（横梁）移動量：1,100 mm
X2軸移動量（側部サポート）：730 mm
Z2軸移動量（側部サポート）：1,180 mm

主軸（技術表）
回転速度範囲：1.4 1/min - 45 1/min
主軸トルク（最大）：32,000 Nm
旋回テーブル径：2,300 mm

早送り（技術表）
上部サポート早送り：1,800 mm/min
側部サポート早送り：1,800 mm/min

送り（技術表）
X軸送り速度：0.8 mm/min - 86 mm/min
Z軸送り速度：0.8 mm/min - 86 mm/min
W軸送り速度：440 mm/min

工具（技術表）
工具ホルダ：30 mm x 40 mm
工具最大重量：50 kg

駆動容量（技術表）
主軸モータ定格：37 kW
X軸モータ定格：4.7 kW
Z軸モータ定格：4.7 kW

寸法と重量（技術表）
外形寸法（長さ x 幅 x 高さ）：7.9 m x 5.3 m x 5.4 m
重量：27,500 kg

製品詳細

• サーボモータによる無段変速の強力な送り制御
• クレーン・フォークリフト向けの良好なアクセス性と重負荷ワーク向けの治具配置
• 硬化ガイドを備えた重厚なコラム構造で高い剛性を確保
• 横梁の油圧固定
• 高精度二列ローラーベアリング上の調整可能な主軸
• 減速機付き伝動で高トルクと広い回転数域を実現
• 外周加工向けに独立送りの側部サポートを装備可能
