普通型旋盤 VDM 1600 S

縦型3軸バックギア

Overview

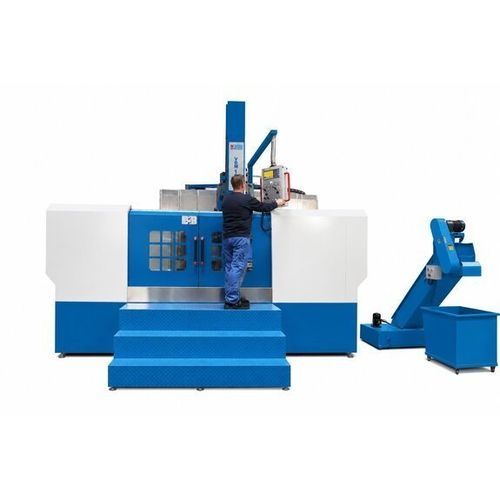

VDM 1600 Sは、大径・大質量ワークの加工向けに設計された従来型の立形旋盤で、積み降ろしの容易さを重視した設計です。高トルクのサーボ進給、横渡りの油圧締め、荒削りに対応する減速機付き主軸を備えています。外形加工用に独立進給を持つ側部サポートが利用可能です。標準で3軸位置指示器を搭載し、位置決め精度を確保します。

Highlights

• クレーンやフォークリフトによる作業性に優れるアクセス
• サーボによる無段変速の進給制御
• 硬化ガイドを備えた長い剛性の立形アーム
• 外形加工用の独立進給を持つ側部サポート
• 高トルクを発生する減速機付主軸駆動

Working area
旋回直径（最大）：1.600 mm
上部工具ホルダの旋削径：1.600 mm
側部工具ホルダの旋削径：1.400 mm
加工高さ（最大）：1.000 mm
上部工具ホルダの旋回範囲：± 30°
ワーク長さ（最大）：1.000 mm
ワーク重量（最大）：5.000 kg

Travels
X1軸（上部サポート）移動量：915 mm
Z1軸（上部サポート）移動量：800 mm
W軸（横渡り）移動量：650 mm
X2軸（側部サポート）移動量：630 mm
Z2軸（側部サポート）移動量：900 mm

Headstock
回転数範囲：5 1/min - 160 1/min
主軸トルク（最大）：25.000 Nm
旋回テーブル直径：1.400 mm

Rapid feed
上部サポートの早送り：1.800 mm/min
側部サポートの早送り：1.800 mm/min

Feed
X軸進給速度：0,8 mm/min - 86 mm/min
Z軸進給速度：0,8 mm/min - 86 mm/min
W軸進給速度：440 mm/min

Tooling
工具ホルダ：30 mm x 40 mm
工具重量（最大）：50 kg

Drive capacity
主軸駆動モーター出力：30 kW
X軸モーター出力：4,7 kW
Z軸モーター出力：4,7 kW

Measures and weights
外形寸法（L x W x H）：6,5 m x 4,2 m x 5 m
重量：12.500 kg

Technical specifications

• 型式：VDM 1600 S
• 最大旋回直径：1.600 mm
• 最大加工高さ：1.000 mm
• 最大ワーク重量：5.000 kg
• 主軸最大トルク：25.000 Nm
• 主軸モーター：30 kW
• サーボ進給（無段変速）
• 横渡りの油圧締め
• 側部サポート（独立進給 X2/Z2）
• 移動量：X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• 上部/側部サポート早送り：1.800 mm/min
