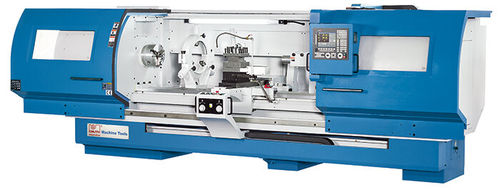

CNC旋盤 Forceturn 800.15横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- 5MT
- ツールステーション数
- 4ツール
- 駆動システム
- サーボモータ
- その他の特徴
- コンパクト, 学習
- 直径
105 mm
(4.13 in)- 回転速度
最大: 1,500 rpm
(9,424.778 rad.min-1)最少: 20 rpm
(125.664 rad.min-1)- パーツ径
570 mm
(22 in)- パーツの長さ
1,600 mm
(63 in)- 最大切削径
818 mm
(32 in)- X軸
450 mm
(18 in)- Z軸
1,500 mm
(59 in)- 早送り速度X
5,000 mm/min
(3 in/s)- 早送り速度Z
5,000 mm/min
(3 in/s)- 定格出力
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 全長
4,000 mm
(157 in)- 全幅
2,250 mm
(89 in)- 全高
2,250 mm
(89 in)- 重量
4,500 kg
(9,921 lb)
詳細
説明
Forceturnシリーズは、最大5,000 mmの大型・大型ワークの加工に適したフラットベッド式CNC旋盤です。頑強なフラットベッドと大径の焼入れ・研削されたガイドにより、重切削でも高い剛性と精度を実現します。使いやすいFagor制御はTeach-inおよびサイクルプログラミングに対応し、2つの電子ハンドホイールで手動操作に近いポジショニングや迅速な調整が可能です。豊富なオプションにより、保守部門や単品・小ロット生産向けに構成できます。
ハイライト
機械設計
主軸と主変速
工具チェンジャー
制御と操作
仕様（主な項目）
Forceturnシリーズは、最大5,000 mmの大型・大型ワークの加工に適したフラットベッド式CNC旋盤です。頑強なフラットベッドと大径の焼入れ・研削されたガイドにより、重切削でも高い剛性と精度を実現します。使いやすいFagor制御はTeach-inおよびサイクルプログラミングに対応し、2つの電子ハンドホイールで手動操作に近いポジショニングや迅速な調整が可能です。豊富なオプションにより、保守部門や単品・小ロット生産向けに構成できます。
ハイライト
- 重切削に対応する強力な主駆動
- サーボ駆動の4ポジション工具チェンジャー
- 手動操作およびセットアップ用の電子ハンドホイール2個
- 量産向けのサイクルプログラミングとグラフィカルシミュレーション
機械設計
- 大径の焼入れ・研削・対層処理されたガイドを備えたフラットベッドにより高剛性を確保
- 最大約1.7 tのワークに対応可能な主駆動
- 高性能冷却装置および自動集中給油装置を標準装備
- 主軸貫通穴: 85 mm（630型）または105 mm（800型）
主軸と主変速
- 無段階でプログラム可能な主軸回転数と自動切替式3段主変速
- 主駆動モーターの出力オプション：15 kW（定格） / 22 kW（最大）
工具チェンジャー
- プログラム制御による工具交換用の堅牢な自動4ポジションサーボチェンジャー
制御と操作
- バッチ生産や単品加工向けの直感的なサイクルプログラミングとProfile Editorを備えたFagor制御
- セットアップの安全性を高めるグラフィカルシミュレーション
- 手動操作と迅速なセットアップ用の電子ハンドホイールを備えたコンパクトな制御ユニット
仕様（主な項目）
- 旋削径（ベッド上）：818 mm；ベッド幅：450 mm；芯高：420 mm；すべり上の旋削Ø：570 mm；最大加工長さ：1,600 mm
- 軸ストローク：X軸：450 mm；Z軸：1,500 mm
- 主軸：回転数範囲：20 - 1,500 rpm；主軸取付：A1-11；主軸通し穴：105 mm
- 早送り：X/Z軸：5,000 mm/min
- 工具：工具ポジション数：4
- 精度：位置決め（X/Z）：0.015 mm；繰返し精度（X/Z）：0.007 mm
- 定盤（追い込み）：コーン：5 MT；貫通軸径：105 mm；ストローク：170 mm
- 駆動容量：主駆動モーター定格：22 kW；主駆動連続負荷：15 kW；X軸モーター：2 kW；Z軸モーター：3.6 kW；総消費電力：40 kVA
- 外形・重量：外形（L x W x H）：4 m x 2.25 m x 2.25 m；重量：4,500 kg
