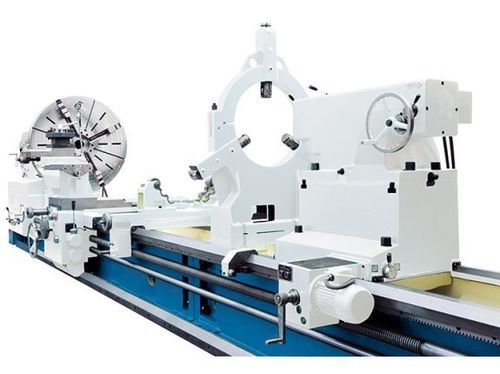

普通型旋盤 DL E Heavy 800/3000

横型平台長型部品用

製品概要
DL E Heavy 800/3000 は、非常に大径の旋削と長尺ワークの加工を想定した汎用旋盤シリーズです。シリーズは最大8,000 mmの心間長および1,600 mmを超える旋削径の加工に対応します。幅広いリブ付き鋳鉄ベッドが大きなワーク荷重を受け止め、主軸は微調整可能な多板クラッチで駆動されます。専用のモーターは早送りや後端のモータ駆動による移動を可能にします。

主な特長

• 心間長 最大8,000 mm（シリーズ能力）
• 主軸内径 130 mm
• 主軸出力 22 kW
• X・Z軸の高速送り
• 組立済み3軸位置表示器を標準装備

技術仕様 — 作業領域
ワーク長さ（最大）：3,000 mm
ベッド上旋削径：1,600 mm
サポート上旋削径：1,280 mm
ワーク重量（最大）：6,000 kg
ベッド幅：970 mm
最大心間荷重：6,000 kg
チャック保持時最大荷重：1,500 kg

技術仕様 — 軸移動量
X軸移動量：820 mm
Z軸移動量：2,800 mm
Z1軸移動量：200 mm
上スライド旋回範囲：±180°

技術仕様 — 主軸
主軸回転数（右）：2.5 1/min - 250 1/min
主軸回転数（左）：3.15 1/min - 250 1/min
主軸内径：130 mm
主軸取り付け：ISO A2-15

技術仕様 — 早送り
X軸早送り：1,870 mm/min
Z軸早送り：3,740 mm/min

技術仕様 — 送り
X軸送り：0.064 mm/回転 - 12 mm/回転
Z軸送り：0.032 mm/回転 - 6 mm/回転
Z1軸送り：0.016 mm/回転 - 3 mm/回転

技術仕様 — ねじ切り
メートルねじ：1 mm - 120 mm
デンタル（径）ねじ：（42）30 - 1/4 DP
モジュール：0.5 mm - 60 mm
ホイットワース：（48）0.5 - 60 TPI

技術仕様 — 尾台
尾台芯押し径：160 mm
尾台芯押しテーパー：metric 80
尾台芯押し行程：300 mm
尾台横送り調整：±2.5 mm

技術仕様 — 駆動容量
主軸モーター出力：22 kW

技術仕様 — 寸法・重量
外形寸法（長さ x 幅 x 高さ）：6.04 m x 2.06 m x 2.23 m
重量：12,900 kg

標準装備 / ページ記載品

• 3軸位置表示器 X.Pos 3.2（組立済み）
• 4爪フェースプレート Ø 1,400 mm
• クーラントシステム
• 固定センター（220–630 mm）
• モータ駆動尾台
• LED作業灯、センターポイント、段付スリーブ
• 据付ボルト、集中潤滑、工具一式、取扱説明書

追加製品情報（機能 / 設計）

• 振動低減のためのリブ付き大型鋳鉄構造
• 誘導硬化および研削された摺動面
• 主軸駆動用の頑丈な多板クラッチ
• X・Z軸用の独立早送りモーター
• サポート上に取り付けられたX/Z送り用ジョイスティック
• 心間幅≥3,000 mmの機種では尾台のモータ位置決め
• 大型主軸軸受および過負荷クラッチ封入

特性 / 技術仕様

• 機種：DL E Heavy 800/3000
• ワーク長さ（最大）：3,000 mm
• ベッド上旋削径：1,600 mm
• 主軸内径：130 mm（ISO A2-15）
• 主軸出力：22 kW
• 早送り X/Z：1,870 / 3,740 mm/min
• 機械重量：約12,900 kg
