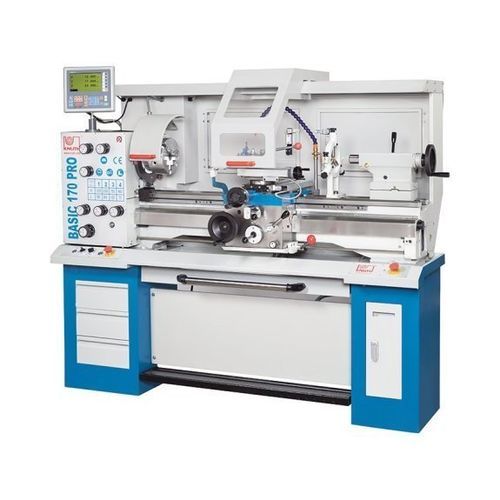

手動式旋盤 Basic 170 Super PRO横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動式
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- カムロックD1-5
- 直径
354 mm
(13.94 in)- 回転速度
最大: 2,000 rpm
(12,566.371 rad.min-1)最少: 70 rpm
(439.823 rad.min-1)- 貫通穴のサイズ
52 mm
(2 in)- X軸
185 mm
(7 in)- Z軸
95 mm
(4 in)- 定格出力
1.5 kW
(2 hp)- 全長
1,900 mm
(75 in)- 全幅
760 mm
(30 in)- 全高
1,600 mm
(63 in)- 重量
650 kg
(1,433 lb)
詳細
説明
Basic 170 Super PRO は、修理、教育、小ロット生産向けに設計されたフル装備の機械工旋盤です。PRO バリアントは作業性、標準装備、性能を向上させつつ、保守負担を低く抑えます。
主な特徴
製品詳細
仕様
Basic 170 Super PRO は、修理、教育、小ロット生産向けに設計されたフル装備の機械工旋盤です。PRO バリアントは作業性、標準装備、性能を向上させつつ、保守負担を低く抑えます。
主な特徴
- 作業場向けのモダンで人間工学に基づいたレイアウト
- 52 mm の大径主軸穴で貫通加工に対応
- 収納を備えたベースと前面取り外し式の切粉トレイ
- 冷却装置を含む充実した標準装備
- 長期精度を維持するための焼入れ研削されたガイドと歯車
製品詳細
- 高品質な鋳鉄製ベッドにより高い剛性と振動減衰を実現し、精密な旋削を可能にします
- 歯車、伝動軸、ガイドはすべて焼入れ・研削処理され、静かな動作と長寿命を確保します
- 幅広のガイドにより摩耗を低減し、長期にわたる再調整が可能です
- 再調整可能な主軸軸受により高精度で低摩耗な運転を実現します
- 歯車と前面変速装置は密閉油浴で稼働し、低メンテナンスを実現します
- 送り軸と主軸の同時作動を防ぐ安全インターロックを装備
- ステンレス製カバーが送り軸と主軸を保護し、汚れや早期摩耗を防止します
- 芯押台はベッド上で容易に位置決めでき、円すい旋削のために横方向に移動可能です
- 高性能な冷却装置が標準装備されています
- X.Pos 位置指示器により補助機能を容易にプログラム可能です
仕様
- 型式: Basic 170 Super PRO
- 作業範囲: 心間 1,000 mm; 心高 179 mm; ベッド上旋削直径 354 mm; すべり台上旋削直径 223 mm; ベッド幅 187 mm
- ストローク: X = 185 mm; Z1 = 95 mm
- 主軸: 回転数 70–2,000 1/min; 主軸穴径 52 mm; 主軸取付 Camlock D1-5; 主軸テーパー 6 MT
- 送り: X 0.0291–2.035 mm/回転; Z 0.0406–2.842 mm/回転
- ねじ切り: メートル 0.2–14 mm; ウィットワース 2–56 TPI; ディアメトラル 8–56 DP; モジュール 0.2–3.5 MP
- 芯押台: 尾端穴径 42 mm; テーパー 3 MT; ストローク 100 mm
- 駆動: 主軸モーター 1.5 kW
- 寸法・重量: 1.9 m x 0.76 m x 1.6 m; 重量 650 kg
