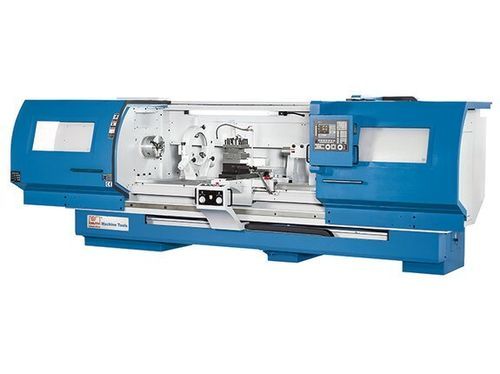

CNC旋盤 Forceturn 630.30

横型2軸平台

製品説明
Forceturnシリーズは、長尺で重量のあるワークの加工に適したサイクル制御のフラットベッドCNC旋盤プラットフォームです。シリーズでは最大5,000 mmまでの長尺ワークに対応でき、高い幾何学的安定性を確保します。直感的なFagor制御はTeach-in機能とサイクルプログラミングを備え、2つの電子ハンドホイールにより手動に近い操作と迅速なセットアップが可能です。定盤、追い込み、切り屑搬送装置、タレットなどのオプションで生産や保守用途に合わせた構成が可能です。

ハイライト

• 単品〜少量生産向けのサイクル制御CNC操作
• プログラム工具交換用の4ポジションサーボ工具チェンジャ
• 手動操作および微調整用の2つの電子ハンドホイール
• 自動3段メインギアを備えた連続可変の主軸回転数

製品詳細

• 複雑なワーク向けのサイクルプログラミングとProfile Editorを備えたFagor制御
• 加工前のプログラム確認用グラフィカルシミュレーション
• 大型で焼入れ・研削・対向ラミネート処理されたガイドを持つ剛性の高いベッド構造
• 重量ワーク対応の主軸駆動（ピーク22 kW、連続15 kW）
• 高性能クーラントシステムおよび自動集中給油装置を標準装備
• 主軸貫通径：85 mm（630型）または105 mm（800型）
• 信頼性の高い工具交換を実現する4ポジションのサーボ工具ホルダ
• セットアップや手動介入を容易にする操作盤上の2つの電子ハンドホイール

技術仕様
作業範囲
ベッド上の旋削径：670 mm
ベッド幅：450 mm
心間高さ：335 mm
すぐろ上の旋削径：400 mm
加工可能ワーク長（最大）：3,100 mm

移動量
X軸移動量：450 mm
Z軸移動量：3,000 mm

主軸
回転数範囲：27 1/min - 2,250 1/min
主軸取り付け：D1-8
主軸貫通穴径：85 mm

早送り
X軸早送り：5,000 mm/min
Z軸早送り：5,000 mm/min

工具
工具ポジション数：4ポジション

精度
X軸位置決め精度：0.015 mm
Z軸位置決め精度：0.02 mm
X軸繰り返し精度：0.007 mm
Z軸繰り返し精度：0.01 mm

尾軸
尾軸テーパー：5 MT
尾軸芯押し管径：105 mm
尾軸芯押し管ストローク：170 mm

駆動性能
主軸モータ定格：22 kW
主軸連続負荷：15 kW
X軸モータ定格：2 kW
Z軸モータ定格：3.6 kW
総消費電力：40 kVA

寸法・質量
外形寸法（L x W x H）：5.5 m x 2.25 m x 2.25 m
質量：5,600 kg

主な特徴 / 技術概要

• 型式：Forceturn 630.30
• 機械種別：サイクル制御フラットベッドCNC旋盤
• 制御装置：Fagor（サイクルプログラム、Profile Editor、グラフィカルシミュレーション）
• 主軸貫通径（630）：85 mm、主軸取り付け D1-8
• ベッド上旋削径：670 mm、すぐろ上旋削径：400 mm
• 表示上の最大ワーク長：3,100 mm（シリーズ構成により長尺対応可）
• X/Z移動量：450 mm / 3,000 mm；早送り X/Z：5,000 mm/min
• 主軸モータ：22 kW（連続 15 kW）；総消費電力：40 kVA
