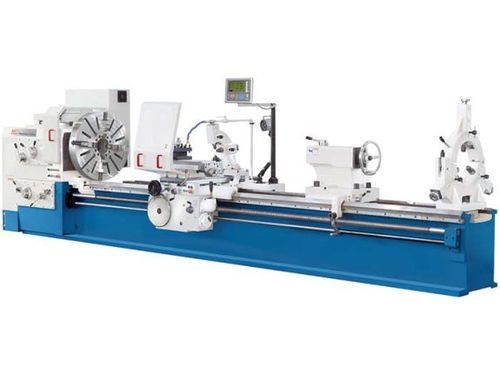

普通型旋盤 DL S 515/3000

横型3軸平台

概要
DL S 515/3000 は、大径旋削と長尺ワーク向けに設計された汎用の重切削旋盤です。最大加工長 3,000 mm、ベッド上の旋削直径は最大 1,000 mm に対応します。幅広く深いリブを持つモノブロックベッドが大きなワーク重量を支え、高い剛性と長期的な精度を確保します。

特長

• 最大ワーク長: 3,000 mm
• 主軸貫通穴: 100 mm
• 主軸モーター: 22 kW
• 主軸速度は4段階で設定可能
• X/Z軸の早送り装置
• 3軸位置表示器を装備して出荷

主な仕様と機能

• 深いリブを持つ超高剛性モノブロックベッド
• 誘導焼入れ・研削されたガイドで長期精度と低摩耗を実現
• コニカルローラベアリング支持の高精度主軸（A2-11）を備えた大型ヘッドストック
• 4段手動変速機とインバータ制御の組合せで正確な回転数調整と高トルクを実現
• サポートに取り付けられたX/Z用ジョイスティック操作
• 送り機構保護のための可調式過負荷クラッチ（キャリッジ内）
• 高い切削力に対応するサポートと上スライド
• 径・インチ・モジュール・メートル等、幅広いねじ切りに対応

標準装備

• 3軸位置表示器 X.Pos 3.2
• 独立4爪フェイスプレート Ø1000 mm（硬爪1セット付属）
• 4ポジション工具ホルダー（断面45×45）
• ステディレスト 50–470 mm
• フォローレスト 30–120 mm
• センター（デッドセンター）と変換スリーブ
• チャックガード（インターロック付）
• 工具台用保護シールド
• クーラントシステム、基礎ボルト、作業灯
• 作業工具および取扱説明書

技術仕様
作業領域
最大ワーク長: 3.000 mm
ベッド上の旋削直径: 1.000 mm
支え上の旋削直径: 720 mm
ギャップブリッジ上の旋削直径: 1.350 mm
最大ワーク重量: 4.000 kg
ブリッジ長: 470 mm
ベッド幅: 600 mm

移動量
X軸移動量: 520 mm
Z軸移動量: 2.700 mm
Z1軸移動量: 250 mm
上スライド旋回角: 90°

主軸
主軸速度: 5 1/min - 630 1/min
主軸貫通穴: 100 mm
主軸取付け: A2-11

早送り
X軸早送り: 1.800 mm/min
Z軸早送り: 3.640 mm/min

送り
X軸送り速度: 0,04 mm/min - 4,8 mm/min
Z軸送り速度: 0,08 mm/min - 9,6 mm/min
Z1軸送り速度: 0,02 mm/min - 2,4 mm/min

工具
工具軸寸法: 32 mm x 32 mm

ねじ切り
メートルねじ: (53) 1-120 mm
インチねじ: (49) 30 - 1/4
ダイアメトラルねじ: (56) 60-0,5 DP
モジュールねじ: (54) 0,5 - 60 mm

尾端台
尾端台芯押し直径: 120 mm
尾端台コーン: MT6
尾端台芯押し行程: 250 mm

駆動出力
主駆動モーター定格: 22 kW
冷却ポンプモーター: 0,15 kW
送りモーター: 1,1 kW
総消費電力: 23 kVA

寸法・重量
全長×幅×高さ: 5,15 m x 1,5 m x 1,6 m
重量: 6.800 kg

主な仕様 / 要約

• 型式: DL S 515/3000
• 最大ワーク長: 3.000 mm
• ベッド上旋削直径: 1.000 mm
• 主軸貫通穴: 100 mm
• 主軸回転数範囲: 5 – 630 1/min (4段)
• 主軸モーター: 22 kW
• 早送り X/Z: 1.800 / 3.640 mm/min
• 移動量 X/Z: 520 / 2.700 mm
• 工具軸: 32 x 32 mm
• 機械重量: 6.800 kg
