普通型旋盤 Turnado 230/1000
横型3軸汎用

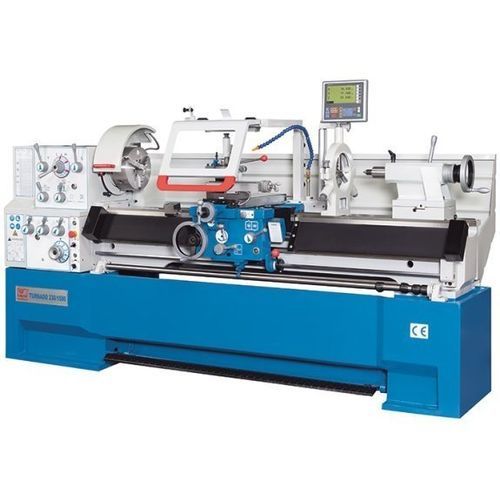

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 2

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 3

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 4

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 5

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 6

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 7

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 8

普通型旋盤 - Turnado 230/1000 - Knuth Machine Tools - 横型 / 3軸 / 汎用 - 画像 - 9

お気に入りに追加する

商品比較に追加する

Knuth Machine Toolsのサイトについての詳しい情報

特徴

制御タイプ

普通型

主軸の向き

横型

軸の数

3軸

構造

汎用

スピンドル

カムロックD1-4

複合機能

ねじ切り, 穿孔

直径

460 mm
(18.11 in)

回転速度

最大: 2,000 rpm
(12,566.371 rad.min-1)

最少: 25 rpm
(157.08 rad.min-1)

X軸

285 mm
(11 in)

Z軸

128 mm
(5 in)

定格出力

5.5 kW
(7.5 hp)

全長

2,200 mm
(87 in)

全幅

1,080 mm
(43 in)

全高

1,340 mm
(53 in)

重量

1,720 kg
(3,792 lb)

詳細

概要
Turnado 230/1000 は、旋削、穴あけ、ねじ切りに対応する汎用の汎用旋盤です。モノブロックの鋳鉄製ベッド、3軸位置指示器、大径主軸穴を備え、軸やパイプの加工に対応します。一般的な作業に必要な装備を標準で備えています。

主な特長

芯高 230 mm、芯間距離 1,000 mm の汎用旋盤
鋳鉄一体構造のベッド、プリズム形ガイドを焼入れ・研削処理
絶対/相対両対応の 3 軸位置指示器
主軸穴径 58 mm、スピンドルマウント Camlock D1-6
主軸モーター 5.5 kW、回転数範囲 25–2,000 1/min

ベッド

深いリブを持つ一体ベッドと鋳鉄製ベースにより、加工の安定した支持を実現
取り外し可能なギャップブリッジで大径短尺ワークの加工に対応
プリズム形ガイドは焼入れ・研削済みで長期にわたり精度を維持

主軸 / 送り機構

多段変速ギアと 5.5 kW 主軸モーターで幅広い回転域と必要なトルクを確保
歯車・軸は焼入れ・研削され、密閉油浴中で作動
大径主軸穴と高品質な主軸支持で放射/軸方向荷重下でも安定した締付けが可能
標準装備：3爪チャック（硬化リバーシブル爪）、独立4爪チャック、大径フロントプレート
送り機構はメートルねじおよびホイットワースねじ用の多様なピッチを提供

すべり台（キャリッジ）

広幅キャリッジで高い切削力に耐える設計
送り切替レバーとエプロンナットは自動安全ロックを備える
4 個の調整可能なカムを持つストップスピンドルで自動停止を実現
マイクロメータ式ベッドストップやプリセット位置で反復作業を簡素化
キャリッジの集中給油により全てのガイドを潤滑
大きな旋回式保護カバーで作業域を保護・清掃

尾台（テールストック）

読み取りやすい目盛り付きのクイル、クイルストローク 120 mm
芯間加工での円すい軸加工に対応する ±13 mm の横方向調整

標準付属品

ブレーキペダル、後部の大型スプラッシュガード
キャリッジカバー内蔵の LED 作業灯
交換式カートリッジ付クイックチェンジ工具ホルダー
長尺ワーク用の定盤および追いグループ
冷却装置および基本工具セット
最新世代の 3 軸位置指示器を標準装備

主な仕様

作業範囲：最大ワーク長 1,000 mm；ベッド上旋削径 460 mm；キャリッジ上旋削径 274 mm；ギャップ上旋削径 690 mm；ギャップ長 155 mm；ベッド幅 300 mm；芯高 230 mm
移動量：X 軸 285 mm；Z1 軸 128 mm；トップスライド旋回 ±52°
主軸：回転数 (12) 25–2,000 1/min；主軸穴 58 mm；主軸取付 Camlock D1-6；主軸テーパー 6 MT
送り：X 軸 0.014–0.784 mm/回転；Z 軸 0.031–1.7 mm/回転
ねじ切り：メートル 0.1–14 mm；ダイアメトリック (50) 4–112 DP；モジュール 0.1–7 mm；ホイットワース (60) 2–112 TPI
尾台：クイル径 60 mm；テーパー 4 MT；クイルストローク 120 mm；横方向±13 mm
駆動：主軸モーター 5.5 kW
寸法・質量：2.2 m x 1.08 m x 1.34 m（L x W x H）；質量 1,720 kg
