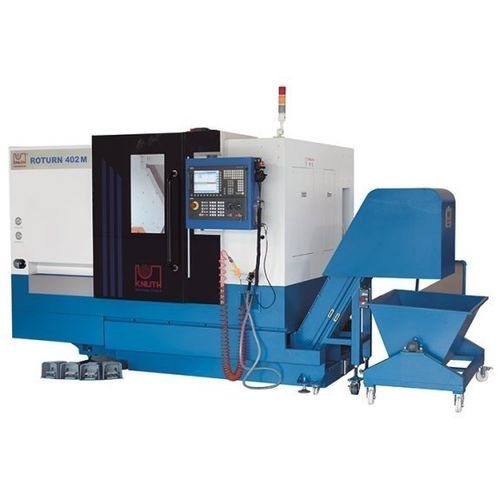

CNC旋盤 Roturn 400 M

横型3軸傾斜台

説明
Roturn 400 M は、傾斜ベッド式のコンパクトなCNC量産旋盤で、精度の高い旋削、穴あけ、フライス加工に対応します。全軸にリニアガイドを装備し、駆動式チャック（200 mm）、油圧式の芯押し台スピンドル、高分解能のC軸を備えています。12ステーションタレット（駆動工具付）、ヒンジ式チップコンベヤ、高性能クーラントシステムを標準搭載。制御は Siemens 828 D Basic を採用しています。

ハイライト

• 12ステーションタレット（駆動工具対応）
• 輪郭加工に適した高分解能C軸
• 駆動式チャック（200 mm）および油圧芯押し台
• ヒンジ式チップコンベヤと高性能クーラント標準
• Siemens 828 D Basic 制御

作業範囲
ワーク長さ（最大）：340 mm
センター高：200 mm
ベッド上旋削径：400 mm
送りサポート上旋削径：250 mm
加工長さ（最大）：330 mm

移動量
X軸移動量：150 mm
Z軸移動量：350 mm

主軸
チャック径：200 mm
回転数範囲：50 1/min - 3.000 1/min
主軸取付：A2-6
主軸穴径：62 mm
引き抜き管装着時：47 mm

早送り
X軸早送り：20.000 mm/min
Z軸早送り：25.000 mm/min

工具
工具位置数：12 ポジション
工具軸径：20 mm x 20 mm
ボーリングバー取付径：32 mm
駆動工具回転数：3.000 1/min

芯押し台
芯押し台テーパー：5 MT
芯押し台スピンドル径：88 mm
芯押し台スピンドルストローク：85 mm

駆動性能
主電動機出力：15 / 11 kW
クーラントポンプ出力：0,18 kW
駆動工具出力：2,3 kW（連続）

寸法・重量
外形寸法（L x W x H）：3,75 m x 1,9 m x 1,92 m
重量：3.740 kg

機械構造・追加機能

• 剛性とチップ排出性を両立する重厚な傾斜ベッド構造
• 負荷下でも安定した精度を確保するX・Z軸の高精度リニアガイド
• 大型スライドドア付きの密閉作業室で安全にアクセス可能
• 油圧芯押し台および自動集中潤滑装置
• ヒンジ式チップコンベヤと高性能クーラントシステムを標準装備

技術仕様

• 型式：Roturn 400 M
• 機械種別：傾斜ベッドCNC旋盤
• 制御装置：Siemens 828 D Basic
• チャック径：200 mm
• 主軸最大回転数：最大3.000 1/min
• 主電動機：15 / 11 kW
• 駆動工具出力：2,3 kW（連続）
• タレット：12ステーション（20 x 20 mm シェンク）
• 移動量：X = 150 mm、Z = 350 mm
• ベッド上旋削能力：400 mm
• 芯押し台：5 MT、ストローク85 mm
• 外形寸法：3,75 m x 1,9 m x 1,92 m
• 機械重量：3.740 kg
