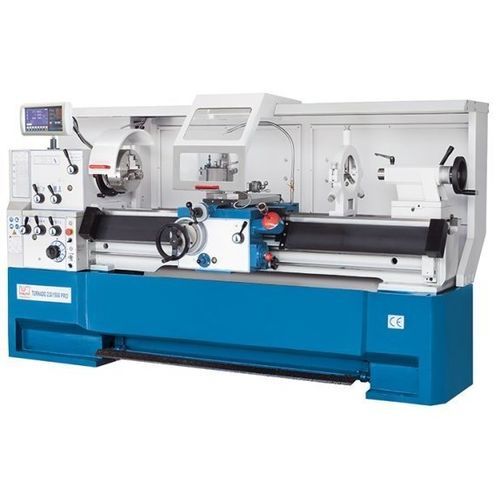

普通型旋盤 Turnado 230/1000 PRO

横型2軸汎用

概要
Turnado PROシリーズは、クラシックな旋盤を現代の駆動・制御技術で再構築した産業向け旋盤です。PROモデルはインバータ制御の広い回転数範囲、一定切削速度機能、早送りを組み合わせ、軸、ブッシュ、旋削部品の手動および半自動加工に高い効率をもたらします。

特長

• インバータ制御による無段階可変回転数範囲
• 高速位置決め用の早送りモータを備えたフォードレスト
• 充実した標準装備と調整可能な案内
• 一定切削速度（V‑constant）で均一な表面仕上げを実現

製品詳細

• 操作性を向上させる操作部・機能を統合した人間工学的カウリング
• リブ入りの鋳鉄製ベッド、剛性の高い主軸箱、ワンピースの大型ベースで高い安定性を確保
• 取り外し可能なギャップブリッジにより大径の短いワーク加工が可能
• 副変速機および高度な電子主軸制御により高トルクと広い回転数域を実現
• 高精度なプレロード付き主軸軸受で同芯度と耐荷重性を確保
• すべての案内部は調整可能。歯車・伝達軸・案内は焼入れ・研削処理で静粛性と長寿命を実現
• フォードレストはオイルバス潤滑で低メンテナンス; サポート内の集中潤滑により保守を簡素化
• ミクロメーター式ベッドストップによりZ軸の高い繰り返し精度を確保
• テーパ加工用に横方向調整可能な芯押し台
• X.Pos位置指示器はデジタル回転数表示とプログラム可能な補助機能を備える
• 一定切削速度：正面削り中に主軸回転数が自動適応し、刃先の切削速度を維持してCNC並みの仕上がりを実現

仕様
作業範囲
心間距離：1000 mm
中心高：230 mm
芯高上の旋削径（ベッド上）：460 mm
ギャップブリッジ上の旋削径：690 mm
すべり台上の旋削径：274 mm
ギャップブリッジ長さ：155 mm
ベッド幅：300 mm

移動量
X軸移動量：285 mm
Z1軸移動量：128 mm
上スライドの旋回範囲：± 52°

主軸
低速回転範囲：30 1/min - 600 1/min
高速回転範囲：600 1/min - 3000 1/min
主軸貫通孔：58 mm
主軸取付：Camlock D1-6
主軸コーン：6 MT

送り
X軸送り：0.025 mm/rev - 1.384 mm/rev
Z軸送り：0.055 mm/rev - 3.061 mm/rev

ねじ切り
メートルねじ：0.1 mm - 14 mm
ダイアメトリックねじ：(50) 4-112 DP
モジュールねじ：0.1 mm - 7 mm
ホイットワースねじ：(60) 2-112 TPI

芯押し台
芯押し台主軸径：60 mm
芯押し台コーン：MK 4
芯押し台送り量：120 mm
芯押し台横方向調整：± 13 mm

主駆動出力
主軸駆動モータ定格：7.5 kW

外形寸法・重量
外形寸法（長さ x 幅 x 高さ）：2.2 m x 1.08 m x 1.57 m
重量：1720 kg

機能 / 主要仕様

• 型式：Turnado 230/1000 PRO
• 種別：手動および半自動旋削用汎用旋盤
• 正面削り時に切削速度を一定に保つV-constant機能
• 大径短尺ワーク加工用の取り外し可能なギャップブリッジ
• 主軸貫通孔58 mm、Camlock D1-6、コーン6 MT、回転数最大3000 1/min
• 送り・ねじ切り範囲はメートル、ダイアメトリック、モジュール、ホイットワースに対応
• 主モータ：7.5 kW、工場床面に適した設置寸法と重量
