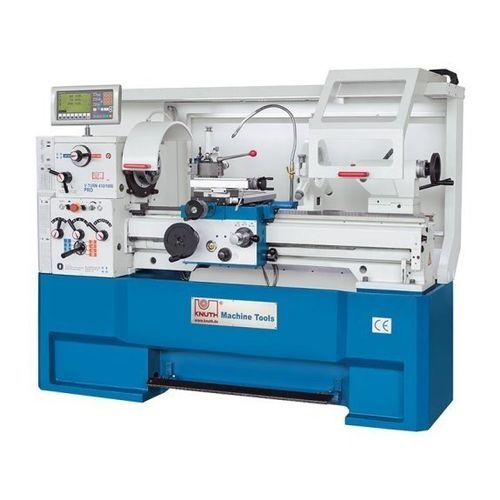

手動式旋盤 V-Turn 410 PRO

横型3軸カムロックD1-6

概要
汎用旋盤 V-Turn 410 PRO は、改善された人間工学と安全性を高性能な主軸駆動と組み合わせた機種です。インバータと最大3,000 rpmの5.5 kW主軸モータを搭載し、小径ワークの高効率な加工とともに、重切削に耐える剛性を確保します。面削り時に主軸回転数を自動で最適化する定速切削機能により、CNC旋盤に匹敵する仕上がりが得られます。

主な特長

• 人間工学に基づく機械外装
• 改良されたエプロン（タブリエ）と自動送り
• 定速切削機能（V-constant）
• 高回転数および5.5 kWの主軸モータ
• NSK製ローラーベアリング

製品詳細

• 主軸回転数表示内蔵の3軸位置表示器を標準装備（組立済み）
• 設計改良された外装と安全装置により作業者の取り扱い性を向上
• 定速切削：面削り時に主軸回転数がワーク径に自動適応し、工具刃先の切削速度を維持してCNCに近い表面品質を実現
• 深いリブの入った鋳鉄製ベッド、剛性の高いヘッドストックおよび一体型鋳鉄製スタンドにより堅牢な基礎を形成
• 誘導硬化された広いガイドで長寿命と高精度を確保
• 横送りおよび上スライドはガイドとスピンドルナットの調整が可能
• 高精度の予荷重スピンドルベアリングにより高い同心度と耐荷重性を実現
• 5.5 kWの強力な主軸モータにより迅速な加速と効率的な切りくず排出が可能
• バックギア機構により重切削時の高トルクを確保
• サポート上の頑強な送りスイッチで操作を簡素化
• X.Pos表示器はデジタル回転数表示とプログラム可能な補助機能を備える
• 主軸の電磁ブレーキは保守が容易で安全に機械を停止
• 品番：300822
• 迅速納期

仕様
作業領域
心間距離：1.000 mm
心高さ：205 mm
ベッド上の旋削径：380 mm
ブリッジ上の旋削径：580 mm
サポート上の旋削Ø：255 mm
ブリッジ長さ：250 mm
ベッド幅：250 mm

可動量
X軸移動量：210 mm
Z1軸移動量：140 mm
上スライド旋回範囲：±45°

ヘッドストック
高速域回転数：550 1/min - 3.000 1/min
低速域回転数：30 1/min - 550 1/min
主軸孔径：52 mm
主軸取付：Camlock D1-6
主軸テーパー：6 MT

送り
X軸送り：0,013 mm/回転 - 0,45 mm/回転
Z軸送り：0,026 mm/回転 - 0,9 mm/回転

ねじ切り
メートルねじ： (39) 0,2-14 mm
ダイアメトリックねじ： (21) 8-44 DP
モジュールねじ：0,3 mm - 3,5 mm
ウィットワースねじ： (45) 2-72 TPI

尾座
尾座軸径：50 mm
尾座テーパー：4 MT
尾座芯押しストローク：120 mm
尾座横送り調整：± 13 mm

駆動容量
主軸駆動出力：5,5 kW

寸法・重量
外形寸法（長さ×幅×高さ）：1,94 m x 1 m x 1,6 m
重量：1.210 kg

技術的特徴

• 型式：V-Turn 410 PRO
• シリーズ：V-Turn PRO
• タイプ：汎用旋盤
• 心間距離：1.000 mm
• 心高さ：205 mm
• 旋削径：380 mm / 580 mm
• 移動量 X/Z：210 mm / 140 mm
• 上スライド傾斜：±45°
• 主軸孔径：52 mm、Camlock D1-6、6 MT
• 主軸モータ：5,5 kW
• 送り範囲：0,013–0,45 mm/回転 / 0,026–0,9 mm/回転
• ねじ切り：メートル 0,2–14 mm；モジュール 0,3–3,5 mm
• 尾座：軸 Ø 50 mm、ストローク 120 mm
• 寸法（L×W×H）：1,94 m × 1,00 m × 1,60 m
• 重量：1.210 kg
• 追加機能：定速切削、X.Pos 3軸表示、モノブロック鋳鉄ベース、誘導硬化ガイド、予荷重スピンドルベアリング、電磁ブレーキ
