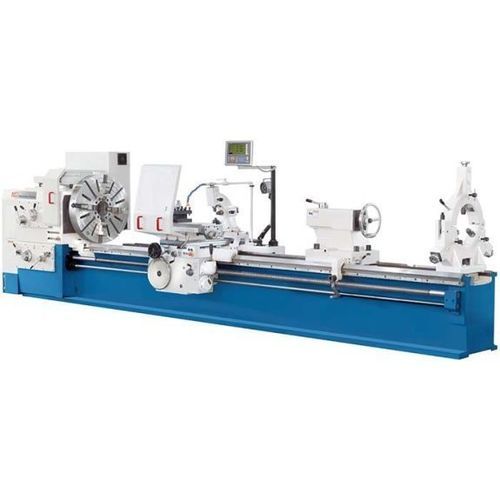

普通型旋盤 DL S 515/5000

横型3軸平台

概要
DL S 515/5000 は、大径・長尺ワークの旋盤加工向けに設計された重切削用の汎用旋盤です。芯間最大5000 mm、太径ワークの加工が可能で、幅広くリブの入ったモノブロックのベッドと頑強なヘッドストックにより高荷重に対応します。多板クラッチと手動4段ギア（周波数制御併用）により、主軸の始動特性とトルクの最適化が可能です。

ハイライト

• 芯間長（最大）：5000 mm
• 主軸孔径：100 mm（A2-11）
• 主軸モーター：22 kW
• 4段階の主軸速度設定
• X・Z軸の早送り
• 3軸位置指示器（組込）

主な特長（詳細）

• 高荷重対応のモノブロック構造、大型で深いリブを持つ非常に重いベッド
• 誘導焼入れ・研削されたガイドで長期にわたる精度維持と摺動摩耗低減
• 円すいころ軸受の高精度主軸を備えた大型ヘッドストックで高い安定性を実現
• 4段ギアと周波数制御を組合せた強力主軸で低回転域でも高トルクを確保
• 支持上に取り付けられたジョイスティックでX/Zの送りを直感的に操作
• 損傷防止のための調整可能な過負荷クラッチ（エプロン内蔵）
• X/Z軸の早送りにより支持の高速位置決めが可能
• 支持および上スライドは高い切削力に耐える設計
• 表示機能：Z0（上スライド）/Z1（ベッドスライド）の個別表示および差分/累積表示、分解能0.01 / 0.005 mm、工具10本分のメモリ、半径/直径切替、mm/inch変換、円孔パターン計算、電卓機能

作業領域
ワーク長さ（最大）：5000 mm
ベッド上の旋削直径：1.000 mm
すべり上の旋削直径：720 mm
間橋上の旋削直径：1.350 mm
ワーク重量（最大）：4.000 kg
間橋長さ：470 mm
ベッド幅：600 mm

ストローク
X軸ストローク：520 mm
Z軸ストローク：4.700 mm
Z1軸ストローク：250 mm
上スライド旋回角：90°

主軸
主軸回転数：5 1/min - 630 1/min
主軸孔径：100 mm
主軸取付：A2-11

早送り
早送り X軸：1.800 mm/min
早送り Z軸：3.640 mm/min

送り
送り速度 X軸：0.04 mm/min - 4.8 mm/min
送り速度 Z軸：0.08 mm/min - 9.6 mm/min
送り速度 Z1軸：0.02 mm/min - 2.4 mm/min

工具
工具軸径：32 mm x 32 mm

ねじ切り
メートルねじ： (53) 1 - 120 mm
英寸ねじ： (49) 30 - 1/4
ダイアメトリック： (56) 60 - 0.5 DP
モジュール： (54) 0.5 - 60 mm

尾台
尾台心押し軸径：120 mm
尾台コーン：6 MT
尾台心押し行程：250 mm

駆動能力
主軸駆動モーター：22 kW
冷却ポンプモーター：0.15 kW
送りモーター：1.1 kW
総消費電力：23 kVA

外形寸法・質量
外形寸法（L x W x H）：7.15 m x 1.5 m x 1.6 m
重量：9,500 kg

技術仕様（抜粋）

• 型式：DL S 515/5000
• 最大ワーク長：5000 mm
• ベッド上旋削直径：1.000 mm
• すべり上旋削直径：720 mm
• 主軸孔径：100 mm
• 主軸モーター：22 kW
• 早送り X/Z：1.800 / 3.640 mm/min
• 主軸回転数範囲：5 - 630 1/min
• 機械重量：9.500 kg
