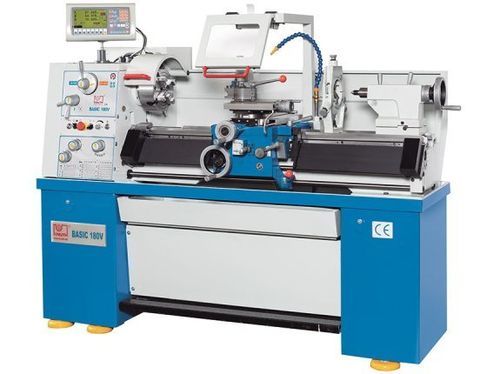

普通型旋盤 Basic 180 V

横型3軸カムロックD1-4

概要
Basic 180 Vはベッド幅206 mm、同クラス機より約30%重い総重量を持つ汎用旋盤です。リブ入りの鋳鉄ベッドにより剛性と減衰性が向上し、産業用途で要求される重切削に対応します。インバータを装備し、主軸は最大3,000 rpmまで回転します。一定切削速度機能により、端面加工時でも均一な表面仕上げが得られます。

特長

• 同クラスで最大のベッド幅
• 一定切削速度機能
• 高主軸回転数と4 kW主モータ
• 幅広い用途に対応する充実の標準装備

作業領域
芯間距離：1000 mm
ベッド上旋削径：356 mm
すべり台上旋削径：220 mm
ベッド幅：206 mm

移動量
X軸移動量：178 mm
Z1軸移動量：92 mm
上スライドの旋回範囲：±50°

主軸
高速回転範囲：550 1/min - 3,000 1/min
低速回転範囲：30 1/min - 550 1/min
主軸取付：Camlock D1-4
主軸穴径：38 mm
主軸テーパー：MT5

送り
X軸送り：0.014 mm/回転 - 0.206 mm/回転
Z軸送り：0.043 mm/回転 - 0.653 mm/回転

ねじ切り
メートルねじ： (37) 0.4 - 7 mm
ウィットワース： (28) 4 - 56 TPI

尾台
尾台芯径：45 mm
尾台テーパー：MT3
尾台芯送り量：120 mm
尾台横送り調整：±10 mm

駆動容量
主軸モータ出力：4 kW

寸法・重量
外形寸法（L x W x H）：1.95 m x 0.75 m x 1.55 m
重量：880 kg

製品の詳細・特徴

• 剛性と減衰を高めたリブ付き鋳鉄ベッド
• 全ての案内面は誘導硬化および精密研削済み
• D1-4取付、穴径38 mmの主軸を調整可能な円すいころ軸受で支持
• 歯車はCr‑Ni鋼製、焼入れ・精密研削、油浴潤滑
• 尾台は円すい旋盤用に±10 mm移動可能
• 案内はテーパ式のゲージで調整可能
• DIN規格に準拠した検査証明書付属
• 3軸デジタル表示器（X.pos 3.2 VC）を組付け済みで供給

制御・測定・操作機能

• 3軸表示器（X.pos 3.2 VC）／回転数表示および複数機能搭載
• 光学スケール分解能：0.005 mm（5 µm）
• 基本機能：主軸ON/OFF、単位換算（inch/mm）、絶対/相対座標表示、半径/直径表示、Z1/Z2合算、電卓機能、位置セット/リセット
• 拡張機能：表示OFF時の軸位置保持、円周穴加工計算、テーパー旋削補助、工具ゲージ参照
• 2段ギヤの無段階主軸回転と一定切削速度：ワーク半径に応じて自動で回転数を調整

仕様

• 型式：Basic 180 V
• ベッド幅：206 mm
• 芯間距離：1000 mm
• ベッド上旋削径：356 mm
• すべり台上旋削径：220 mm
• 主軸穴径：38 mm（Camlock D1-4）
• 主軸テーパー：MT5
• 主軸回転数：30 - 3,000 1/min
• 主モータ出力：4 kW
• 送り範囲：X 0.014 - 0.206 mm/回転、Z 0.043 - 0.653 mm/回転
• ねじ切り：メートル 0.4 - 7 mm（37段）、Whitworth 4 - 56 TPI（28段）
• 尾台芯：Ø45 mm、行程120 mm、調整±10 mm
• 寸法：1.95 m x 0.75 m x 1.55 m
• 重量：880 kg
