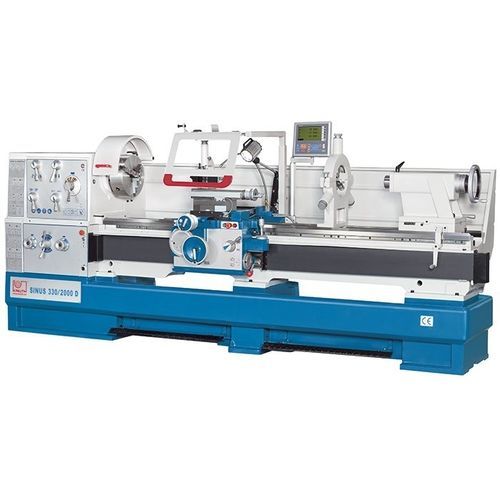

普通型旋盤 Sinus 400/2000 D

横型D1-8長型部品用

概要
Sinus Dは汎用（コンベンショナル）旋盤セグメントで最大のシリーズです。設計は重厚な一体成形の鋳鉄ベッドを採用し、モーターと主軸間は機械式多板クラッチで結合されます。取外し可能なベッドブリッジ、早送り、テーパー旋盤装置などにより、長尺部品や大型フランジの加工に対応します。

主な特長

• 一体成形の重厚鋳鉄ベッドによる高剛性
• 大型ベアリングを備えた頑強な主軸部、主軸通し穴径 105 mm
• X/Z両軸の早送りで段取り・非加工時間を短縮
• テーパー旋盤装置を標準装備し加工用途を拡張
• カバー類や過負荷保護などの安全機能を完備

製品詳細

• ベッド: 重厚な一体鋳造ベースフレーム。刃物台ガイドは誘導焼入れ後研削処理により長期にわたり高精度・低摩耗を維持。
• 主軸・送り機構: 荷重時にも高精度で安定した回転を実現する堅牢設計。主軸通し穴 105 mm。機械式多板クラッチで控えめな主軸始動が可能。
• 支持具（ルネット）: ルネットは縦・横方向へ早送りで移動可能、補助時間を低減。送りねじの過負荷保護やカバーでチップ混入を低減。
• 尾端（センタ）: 長行程（235 mm）のクイルと読み取りやすいスケール、側方調整機構により深穴加工やテーパー加工に対応。
• 装備・付属品: サポートの集中給油、テーパー旋盤装置標準、カートリッジ式クイックチェンジ工具ホルダー、固定・追従ルネット付属、大型後部スプラッシュガード、LED作業灯内蔵、冷却装置・工具類一式付属。

技術仕様（抜粋）
作業領域
加工長さ（最大）: 2.000 mm
ベッド上旋削径: 800 mm
すね当て上旋削径: 570 mm
ブリッジなしでの旋削径: 1.035 mm
ブリッジ長さ: 330 mm
ベッド幅: 400 mm

ストローク
X軸ストローク: 420 mm
Z1軸ストローク: 230 mm
上スライド旋回範囲: 70°

主軸
主軸回転数: 25 1/min - 1.600 1/min
主軸通し穴径: 105 mm
主軸取付け: D1-8
主軸コーン: ø 113 mm / 1:20

早送り
早送り X軸: 2.000 mm/min
早送り Z軸: 4.000 mm/min

送り
X軸送り: 0,022 mm/回転 - 0,74 mm/回転
Z軸送り: 0,044 mm/回転 - 1,48 mm/回転

ねじ切り
メートルねじ: 0,45 mm - 120 mm
ダイアメトリック: 0,88 DP - 160 DP
モジュール: 0,25 mm - 60 mm
ウィットワース: (54) 7/16 - 80 TPI

尾端
尾端ピン径: 90 mm
尾端テーパー: 5 MT
尾端ピンストローク: 235 mm
尾端横送り調整: ± 11 mm

動力
主軸モーター定格: 7,5 kW

寸法・重量
外形寸法（長×幅×高）: 3,74 m x 1,14 m x 1,91 m
重量: 3.500 kg

特性 / 技術データ

• 機種: Sinus 400/2000 D
• カテゴリ: 汎用旋盤（コンベンショナル）
• 最大加工長さ: 2.000 mm
• ベッド上旋削径: 800 mm
• すね当て上旋削径: 570 mm
• ベッド幅: 400 mm
• X軸ストローク: 420 mm
• Z1軸ストローク: 230 mm
• 主軸回転数範囲: 25 - 1.600 1/min
• 主軸通し穴径: 105 mm
• 主軸取付け: D1-8
• 主軸コーン: ø 113 mm / 1:20
• 早送り X/Z: 2.000 / 4.000 mm/min
• 送り範囲 X/Z: 0,022–0,74 mm/回転 / 0,044–1,48 mm/回転
• ねじ切り範囲: メートル 0,45–120 mm; ダイアメトリック 0,88–160 DP; モジュール 0,25–60 mm; ウィットワース (54) 7/16–80 TPI
• 尾端ピン径/ストローク: 90 mm / 235 mm
• 主軸モーター出力: 7,5 kW
• 外形寸法: 3,74 m × 1,14 m × 1,91 m
• 重量: 3.500 kg
