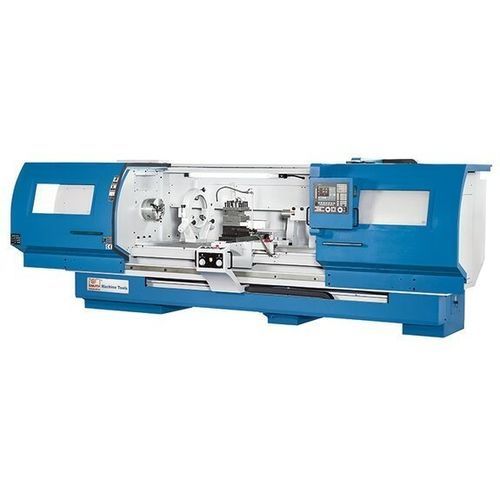

CNC旋盤 Forceturn 800.30横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- ツールステーション数
- 4ツール
- 駆動システム
- サーボモータ
- 応用
- 激しい使用に耐える, 長型部品用, 重ターニング
- 性能
- 強力
- その他の特徴
- 学習
- 直径
105 mm
(4.13 in)- 回転速度
最大: 1,500 rpm
(9,424.778 rad.min-1)最少: 20 rpm
(125.664 rad.min-1)- パーツの長さ
3,100 mm
(122 in)- 最大切削径
818 mm
(32 in)- X軸
450 mm
(18 in)- Z軸
3,000 mm
(118 in)- 早送り速度X
5,000 mm/min
(3 in/s)- 早送り速度Z
5,000 mm/min
(3 in/s)- 定格出力
15 kW, 22 kW
(20.4 hp, 29.9 hp)- 全長
5,500 mm
(217 in)- 全幅
2,250 mm
(89 in)- 全高
2,250 mm
(89 in)- 重量
6,000 kg
(13,228 lb)
詳細
概要
Forceturn 800.30 は、長尺・重量ワークの加工に適したサイクル制御式の CNC 平床身旋盤です。剛性の高いベッド構造と選択可能な主軸仕様により、保守部門や単品・小ロット生産に向いています（標準ワーク長 3,100 mm）。操作は直感的で、Teach-in 機能と2つの電子ハンドホイールを備えています。
特長
機械構造
主軸／主駆動
工具交換装置
制御・操作
標準装備（抜粋）
オプション例
仕様
Forceturn 800.30 は、長尺・重量ワークの加工に適したサイクル制御式の CNC 平床身旋盤です。剛性の高いベッド構造と選択可能な主軸仕様により、保守部門や単品・小ロット生産に向いています（標準ワーク長 3,100 mm）。操作は直感的で、Teach-in 機能と2つの電子ハンドホイールを備えています。
特長
- 重切削に対応する強力な主軸駆動
- プログラム化された工具交換が可能な4ポジションのサーボ工具交換器
- セットアップや微調整用の電子ハンドホイール2基
- プロファイルエディタとグラフィカルシミュレーションを備えたサイクルプログラミング
機械構造
- 大径で硬化・研削・対被膜処理されたガイドを持つフラットベッドにより高剛性と再現性のある精度を実現
- 重量物加工対応（構成により約1.7 t まで）
- 高性能クーラントシステムおよび自動集中給油装置を標準装備
- 主軸通し穴: 85 mm（630 型）または105 mm（800 型）
主軸／主駆動
- 自動3段ギア付きで無段階プログラム可能な主軸回転数
- 主軸モーター定格：22 kW（連続 15 kW、構成により異なる）
工具交換装置
- プログラム制御による工具交換が可能な堅牢な4ポジションのサーボ工具ホルダ
制御・操作
- Fagorコントロール（オプション：Fagor 8058 Elite）による直感的なサイクルプログラミングとグラフィカルシミュレーション
- パネル上の電子ハンドホイール2基で素早いセットアップや手動操作が可能
- プログラム転送や外部通信のためのインターフェースを備える
標準装備（抜粋）
- Fagor 8058 Elite コントロール（構成により）
- 電子ハンドホイール ×2
- 自動3段ギアボックス
- 4ポジション サーボ工具ホルダ
- 3爪チャック Ø 300 mm
- センターレスト（尾台）
- クーラントシステム
- 集中給油
- 作業灯およびサービス用工具
オプション例
- チェーン式切粉コンベヤ
- Sauter 8ポジション VDI 40 油圧サーボタレット
- 減速ブッシュやライブセンタ
- 工具セットおよびチップセット
仕様
- 作業領域: ベッド上旋削径: 818 mm; ベッド幅: 450 mm; 中心高: 420 mm; すべり台上旋削径: 570 mm; 最大ワーク長: 3,100 mm
- 移動量: X軸移動量: 450 mm; Z軸移動量: 3,000 mm
- 主軸: 回転数域: 20 1/min – 1,500 1/min; 主軸取付: A1-11; 主軸通し穴: 105 mm
- 早送り: X軸早送り: 5,000 mm/min; Z軸早送り: 5,000 mm/min
- 工具: 工具ステーション数: 4
- 精度: X位置決め精度: 0.015 mm; Z位置決め精度: 0.02 mm; X繰返し精度: 0.007 mm; Z繰返し精度: 0.01 mm
- 尾台: 尾台テーパー: MT 5; 尾台芯押し径: 105 mm; 尾台芯押し行程: 170 mm
- 駆動出力: 主軸定格出力: 22 kW（連続 15 kW）; X軸: 2 kW; Z軸: 3.6 kW; 総消費電力: 40 kVA
- 寸法・質量: 寸法（L x W x H）: 5.5 m x 2.25 m x 2.25 m; 質量: 約6,000 kg
- シリーズ: Forceturn シリーズ — 重量物・長尺ワーク向けサイクル制御平床身旋盤
- ブランド: KNUTH
