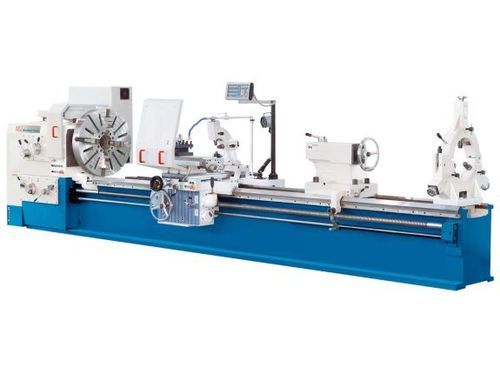

普通型旋盤 DL S 515/1500

横型3軸A2-11

製品概要
DL S 515/1500 は大径・長尺ワークの汎用旋盤です。最大加工長1,500 mm（シリーズでは最大5,000 mmのバリエーションあり）までの旋削に対応し、重いワーク荷重を支持する幅広くリブ入りの一体鋳造ベッドを備えています。高い剛性が求められる現場向けに構成されています。

主な特長

• シリーズでの最大芯間長は最大5,000 mm
• 主軸穴径100 mm（A2-11）
• 4段階の主軸回転数選択
• X・Z軸の高速送り
• 3軸位置表示器を組付け済みで供給

主要仕様と利点

• リブ入りの一体型超幅広ベッドにより高剛性を実現
• 誘導焼入れ・研削された案内部で長期的な精度を確保
• テーパーローラーベアリング支持の大型ヘッドストックで荷重下での安定性を確保
• 手動4段ギヤとインバータ駆動により回転数とトルクを精密に調整可能
• 多板クラッチで主軸始動のダイナミクスを制御
• サポートに取り付けられたジョイスティックでX/Zの送り操作が可能
• 過負荷保護クラッチにより送り機構を保護
• サポートと上スライドは大幅な切削力に対応

表示器 / 位置表示機能

• 視認性の高い表示
• 操作性を考慮した便利なキー配列と機能
• 分解能：0.01 / 0.005 mm
• デフォルト座標および表示オフ時の位置保持
• 穴円パターン計算機能および計算機機能
• 工具10点分の記憶、半径/直径切替、mm/インチ変換
• 上スライド（Z0）と箱型スライド（Z1）を個別表示および差分/累積表示対応

作業領域
ワーク長さ（最大）：1,500 mm
ベッド上の旋削直径：1,000 mm
サポート上の旋削直径：720 mm
ギャップブリッジ上の旋削直径：1,350 mm
ワーク最大重量：4,000 kg
ギャップブリッジ長さ：470 mm
ベッド幅：600 mm

移動量
X軸移動量：520 mm
Z軸移動量：1,200 mm
Z1軸移動量：250 mm
上スライド旋回範囲：90°

主軸
主軸回転数：5 1/min - 630 1/min
主軸穴径：100 mm
主軸取付：A2-11

早送り
X軸早送り：1,800 mm/min
Z軸早送り：3,640 mm/min

送り
X軸送り速度：0.04 mm/min - 4.8 mm/min
Z軸送り速度：0.08 mm/min - 9.6 mm/min
Z1軸送り速度：0.02 mm/min - 2.4 mm/min

工具
工具柄寸法：32 mm x 32 mm

ねじ切り
メートルねじ： (53) 1-120 mm
インチねじ： (49) 30 - 1/4
ダイアメトリックねじ： (56) 60-0.5 DP
モジュールねじ： (54) 0.5 - 60 mm

センタ装置
センタチャック径：120 mm
センタテーパ：MT 6
センタ送り行程：250 mm

駆動能力
主軸駆動モーター出力：22 kW
切削液ポンプモーター出力：0.15 kW
送りモーター出力：1.1 kW
総消費電力：23 kVA

外形寸法・重量
外形寸法（L x W x H）：3.65 m x 1.50 m x 1.60 m
重量：5,600 kg
