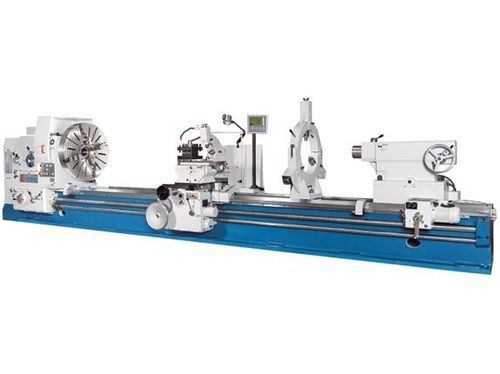

普通型旋盤 DL E Heavy 800/8000

横型3軸長型部品用

概要
DL E Heavyシリーズの機械は、非常に大きな旋削直径と長尺ワークの加工を可能にします。本機は長さ8,000 mm、旋削直径1,600 mmを超えるワークの汎用通常旋盤加工に対応します。幅広くリブの入ったベッドが高重量のワークを支持します。強力なモータが多板クラッチを介して主軸を駆動し、支持側の早送りやモータ駆動の尾台が長尺加工での効率を高めます。

特長

• 中心間距離（対辺長）最大8,000 mm
• 主軸貫通孔 Ø 130 mm（ISO A2-15）
• 主軸モータ 22 kW
• X、Z方向の早送り
• 3軸位置表示器を標準搭載

作業領域
ワーク長さ（最大）：8,000 mm
ベッド上の旋削径：1,600 mm
サポート上の旋削径：1,280 mm
ワーク最大質量：6,000 kg（心押台間）
ベッド幅：970 mm
チャック締め時 最大質量：1,500 kg

移動量
X軸移動量：820 mm
Z軸移動量：7,800 mm
Z1軸移動量：200 mm
トップスライド旋回範囲：±180°

主軸
主軸回転数（右）: 2.5 1/min - 250 1/min
主軸回転数（左）: 3.15 1/min - 250 1/min
主軸貫通孔：130 mm
主軸取付：ISO A2-15

早送り
X軸早送り：1,870 mm/min
Z軸早送り：3,740 mm/min

送り
X軸送り：0.064 mm/回転 - 12 mm/回転
Z軸送り：0.032 mm/回転 - 6 mm/回転
Z1軸送り：0.016 mm/回転 - 3 mm/回転

ねじ切り
メートルねじ：1 mm - 120 mm
ダイアメトリック： (42) 30 - 1/4 DP
モジュール：0.5 mm - 60 mm
ウィットワース： (48) 0.5 - 60 TPI

尾台
尾台芯押し管径：160 mm
尾台錐体：MT80
尾台芯押しストローク：300 mm
尾台横送り調整：±2.5 mm

駆動出力
主軸モータ出力：22 kW

寸法・重量
外形寸法（L x W x H）：11.04 m x 2.06 m x 2.23 m
機械質量：21,020 kg

標準装備（抜粋）

• 3軸位置表示器 X.Pos 3.2（搭載）
• 4爪フランジチャック Ø 1400 mm
• クーラント装置
• 固定ルネット 220–630 mm
• モータ駆動尾台
• LED作業灯、センターポイント、アダプタスリーブ
• 基礎ボルト、集中潤滑、工具、取扱説明書

オプション（抜粋）

• 追従ルネット 50–220 mm
• 固定ルネット 260–900 mm
• Quick-Set 主軸貫通孔ストッパー（各種サイズ）
• クイックチェンジ工具ホルダーセット / チップ付工具セット
• 切粉除去および作業場設備オプション

追加の製品詳細

• リブ入りの大型鋳鉄ボディで振動を低減
• 誘導焼入れ・研削されたガイドウェイ
• 主軸駆動用の堅牢な多板クラッチ
• X・Z用の独立した早送りモータ
• キャリッジ直付けのX/Zジョイスティック操作
• （対辺長 ≥ 3000 mm）での尾台モータ位置決め
• 大型主軸ベアリングとエプロン内過負荷クラッチ

仕様

• シリーズ / 型式：DL E Heavy
• 最大中心間距離：8,000 mm
• ベッド上の旋削径：1,600 mm
• 主軸貫通孔：130 mm（ISO A2-15）
• 主軸モータ：22 kW
• 早送り：X 1,870 mm/min、Z 3,740 mm/min
• 送り範囲：X 0.064–12 mm/回転、Z 0.032–6 mm/回転
• 尾台芯押し：Ø 160 mm、ストローク 300 mm、錐体 MT80
• 機械寸法：11.04 m x 2.06 m x 2.23 m
• 機械質量：21,020 kg
