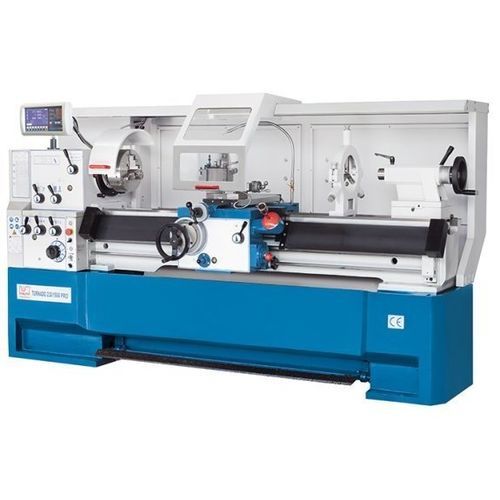

普通型旋盤 Turnado 280/1500 PRO

横型2軸D1-8

製品概要
Turnado PRO シリーズは、高性能な汎用旋盤（エンジンレース型）です。インバータ制御による広い回転数レンジ、一定切削速度機能、早送り機構を組み合わせ、効率的で高品位な仕上げを実現しつつ、操作性と保守性を維持します。

主な特徴

• 無段変速（インバータ制御）
• 早送り用のタレットモータを備えたタブレット（サドル）
• 面取り加工時の一定切削速度（V‑constant）機能
• 豊富な標準装備と人間工学に基づくカウリング

製品詳細

• 強度の高いリブ付き鋳鉄製ベッドと一体型の堅牢なベースにより高い剛性を確保
• 着脱式ギャップブリッジにより大径の短工作物を加工可能
• バックギアと高度な電子制御で高トルクと広い回転数範囲を実現
• 高精度のプレロード入り主軸軸受により優れた同芯度と高い耐荷重性
• 全ガイドは調整可能。ギア、伝達軸、ガイドは硬化・研削処理済み
• タブレットはオイルバスで作動し低メンテナンス。集中潤滑が保守を簡素化
• ミクロンベッドストップでZ軸の高い繰返し精度を確保。芯押し台は側方調整でテーパ旋削が可能
• X.Pos 位置表示器はデジタル回転数表示とプログラム可能な補助機能を装備
• 一定切削速度：面取り時に主軸回転数がワーク径に自動追従し、CNCに匹敵する仕上がりを実現

作業領域
芯間距離：1500 mm
中心高：280 mm
ベッド上旋削径：560 mm
ギャップブリッジ上旋削径：785 mm
サポート上旋削径：355 mm
ブリッジ長：170 mm
ベッド幅：350 mm

移動量
X軸移動量：316 mm
Z1軸移動量：130 mm
上スライドの振れ角：± 52°

主軸
低速回転範囲：25 1/min - 200 1/min
高速回転範囲：200 1/min - 1.600 1/min
主軸穴径：80 mm
主軸取付：Camlock D1-8
主軸テーパー：7 MT

送り
X軸送り：0,02 mm/R - 0,573 mm/R
Z軸送り：0,059 mm/R - 1,646 mm/R

ねじ切り
メートルねじ：0,2 mm - 14 mm
ダイアメトラルねじ： (50) 4-112 DP
モジュールねじ：0,1 mm - 7 mm
ホイットワースねじ： (60) 2-112 TPI

芯押し台
芯押し台軸径：75 mm
芯押し台テーパー：MK 5
芯押し台送り量：180 mm
芯押し台横調整：± 12 mm

駆動能力
主軸モータ定格：7.5 kW

外形寸法・質量
外形寸法（長さ x 幅 x 高さ）：2,84 m x 1,15 m x 1,46 m
重量：2.370 kg

技術仕様

• 型式：Turnado 280/1500 PRO
• カテゴリ：汎用旋盤
• 芯間距離：1500 mm
• 中心高：280 mm
• ベッド上旋削径：560 mm
• 主軸穴径：80 mm（Camlock D1-8、MT7）
• 回転数範囲：25 - 1.600 1/min（2段）
• 主軸モータ定格：7.5 kW
• 移動量 X / Z1：316 mm / 130 mm
• 重量：2.370 kg
