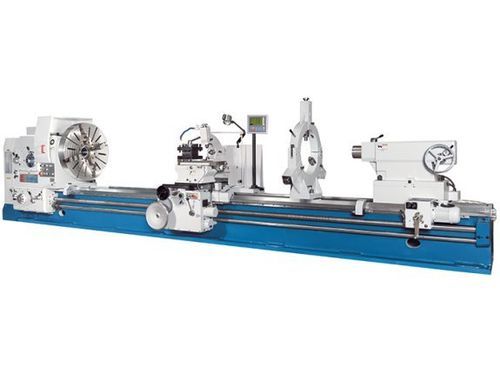

普通型旋盤 DL E Heavy 620/5000

横型3軸長型部品用

製品概要
DL E Heavyシリーズは、非常に大きな旋削直径と長尺ワークの加工に対応します。本シリーズは最大8,000 mmの長さ、直径1,600 mm超のワークの汎用旋盤加工に適しています。幅広でリブ付のベッドは大きなワーク荷重を支えます。強力なモーターが多板クラッチを介して主軸を駆動します。サポート内の早送りおよびモータ駆動の尾台により、長いベッドでの加工効率が向上します。

ハイライト

• 芯間距離 最大8,000 mm
• 主軸貫通孔 130 mm
• 主軸駆動 22 kW
• X/Z軸の高速早送り
• 3軸位置表示器を組付けて納入

作業領域
ワーク長（最大）: 5.000 mm
ベッド上の旋削径: 1.250 mm
サポート上の旋削径: 900 mm
ワーク重量（最大）: 6.000 kg
ベッド幅: 755 mm
芯間最大搭載重量: 6.000 kg
チャック搭載最大重量: 1.500 kg

移動量
X軸移動量: 630 mm
Z軸移動量: 4.800 mm
Z1軸移動量: 300 mm
トップスライド回転範囲: ±180°

主軸
主軸回転数（右）: 3.15 1/min - 315 1/min
主軸回転数（左）: 4 1/min - 315 1/min
主軸貫通孔: 130 mm
主軸取付け: ISO A2-15

早送り
X軸早送り: 1.870 mm/min
Z軸早送り: 3.740 mm/min

送り
X軸送り: 0.064 mm/回転 - 12 mm/回転
Z軸送り: 0.032 mm/回転 - 6 mm/回転
Z1軸送り: 0.016 mm/回転 - 3 mm/回転

ねじ切り
メートルねじ: 1 mm - 120 mm
ダイアメトリックねじ: (42) 30 - 1/4 DP
モジュールねじ: 0.5 mm - 60 mm
ウィットワースねじ: (48) 0.5 - 60 TPI

尾台
尾台中ぐり径: 160 mm
尾台中ぐりテーパー: metric 80
尾台中ぐり行程: 300 mm
尾台横調整: ±2.5 mm

駆動能力
主軸駆動モーター出力: 22 kW

寸法・重量
外形寸法（長×幅×高）: 8.1 m x 1.88 m x 1.92 m
重量: 13.300 kg

標準装備 / 主なオプション

• 3軸位置表示器 X.Pos 3.2（組付け済）
• タブリケート内の過負荷クラッチ
• サポート取付けのX/Z軸用ジョイスティック操作
• 芯間幅≥3000 mm機種の尾台モータ位置決め
• 長尺ワーク用の支えおよび可動ルネット

技術仕様

• 型式: DL E Heavy 620/5000
• ワーク長（最大）: 5.000 mm
• ベッド上旋削径: 1.250 mm
• サポート上旋削径: 900 mm
• 最大ワーク重量: 6.000 kg
• ベッド幅: 755 mm
• 移動量 X/Z/Z1: 630 / 4.800 / 300 mm
• 主軸出力: 22 kW
• 早送り X/Z: 1.870 / 3.740 mm/min
• 送り範囲 X/Z/Z1: 0.064–12 / 0.032–6 / 0.016–3 mm/回転
• ねじ切り範囲: メートル 1–120 mm; モジュール 0.5–60 mm; ウィットワース 0.5–60 TPI
• 尾台中ぐり径/行程: 160 mm / 300 mm
• 外形寸法（L×W×H）: 8.1 m × 1.88 m × 1.92 m
• 機械重量: 13.300 kg
