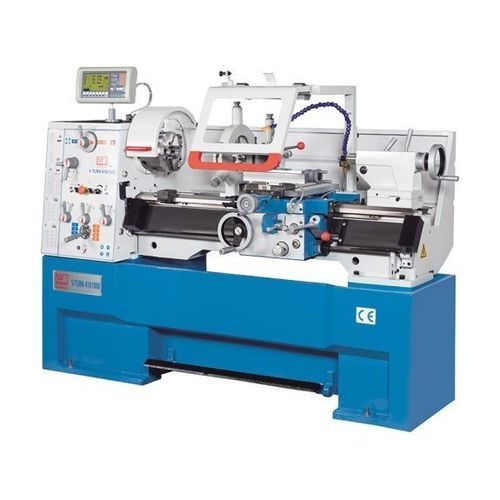

手動制御旋盤 V-Turn 410/1000

横型3軸カムロックD1-6

概要
V-Turn 410/1000 は、ワークショップでの精密旋盤加工と小ロット生産の両方に適した精密旋盤です。インバータと高性能主軸モーターを搭載し、最大3,000 1/minまでの二つの連続可変回転域を提供します。重削り加工にも対応する安定した剛性を備えています。X-Pos に統合された「一定切削速度」機能は、面取り時に主軸回転数を切削径に合わせて自動調整し、CNC旋盤に匹敵する仕上がりを実現します。

主な特長

• 一定切削速度（X-Pos）
• 高回転の主軸と 5.5 kW モーター
• 充実した標準装備
• 大径ローラーベアリング（NSK）

仕様（表）
作業領域
心間長: 1000 mm
芯高: 205 mm
ベッド上旋盤加工径: 380 mm
ブリッジ上旋盤加工径: 580 mm
サポート上旋削径: 255 mm
ブリッジ長: 250 mm
ベッド幅: 250 mm

移動量
X軸移動量: 210 mm
Z1軸移動量: 140 mm
上スライド角度: ±45°

主軸
高回転域: 550 1/min - 3,000 1/min
低回転域: 30 1/min - 550 1/min
主軸貫通穴径: 52 mm
主軸取付け: Camlock D1-6
主軸コーン: 6 MT

送り
X軸送り: 0.025 mm/回 - 0.85 mm/回
Z軸送り: 0.05 mm/回 - 1.7 mm/回

ねじ切り
メートルねじ: (39) 0.2 - 14 mm
ダイアメトリックねじ: (21) 8 - 44 DP
モジュールねじ: 0.3 mm - 3.5 mm
ウィットワース: (45) 2 - 72 TPI

尾台
尾台芯径: 50 mm
尾台コーン: 4 MT
尾台芯往復: 120 mm
尾台横送り調整: ±13 mm

駆動容量
主軸駆動モーター定格: 5.5 kW

寸法・重量
外形寸法（長さ×幅×高さ）: 1.94 m x 1.00 m x 1.32 m
重量: 1,200 kg

製品詳細

• 一定切削速度: 面取り中に主軸回転数を自動で加工径に合わせ、切削縁の切削速度を維持してCNCに匹敵する仕上がりを実現
• 肉厚なリブ入り一体型鋳鉄ベッドと堅牢なフレームにより高い剛性を確保
• 広幅の焼入れ研削されたガイドで優れた加工結果と長寿命を実現
• 大径の高精度主軸ベアリングにより優れた同軸性を確保
• 主軸ギアとシャフトは焼入れ研削済みで静かな運転と安定した回転を実現
• 5.5 kW の主軸モーターで強力な切削能力を発揮
• 主軸回転数は 30–550 および 550–3,000 rpm の二段で無段変速
• マイクロメーター及びタレットストップ標準装備
• サポート部に集中潤滑を内蔵しメンテナンスを低減
• X.Pos 3 軸表示器（回転数表示・補助機能付き）を組み込み済みで出荷
• 主軸の電磁ブレーキはメンテナンスフリーで確実に減速

技術仕様

• モデル: V-Turn 410/1000
• Manufacturer: KNUTH
• 心間長: 1000 mm
• ベッド上旋盤加工径: 380 mm
• 主軸貫通穴径: 52 mm (Camlock D1-6, 6 MT)
• 最大主軸回転数: 最大 3,000 1/min（2レンジ）
• 主電動機: 5.5 kW
• X移動量: 210 mm • Z1移動量: 140 mm
• 尾台芯往復: 120 mm • 尾台芯径: 50 mm
• 外形寸法: 1.94 m x 1.00 m x 1.32 m • 重量: 1,200 kg
