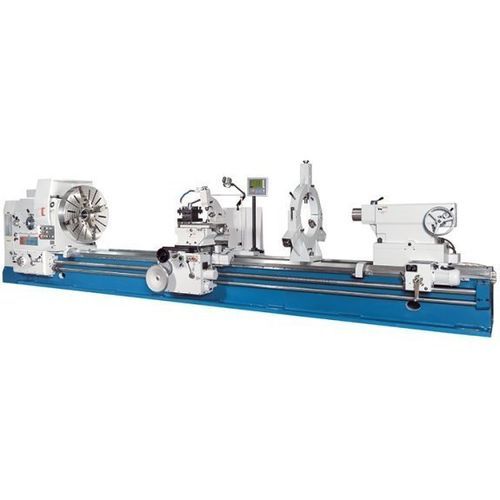

普通型旋盤 DL E Heavy 620/8000

横型3軸10ツールステーション

概要
DL E Heavy シリーズの旋盤は、大径・長尺ワークの加工に対応します。最大芯間長 8,000 mm、径 1,600 mm を超えるワークの汎用旋削に適しており、幅広くリブ入りの堅牢なベッドが高荷重のワークを支えます。強力なモーターが多板クラッチを介して主軸を駆動します。サポートの早送りは長いベッド長で有効であり、重い尾台もモーター駆動で送り可能です。

主な特徴

• 芯間長最大 8,000 mm
• 主軸穴径 130 mm
• 主軸モーター 22 kW
• X/Z 方向の高速早送り
• 組立済み 3 軸位置表示器を装備

技術仕様
作業領域
ワーク長（最大）：8.000 mm
ベッド上の旋削径：1.250 mm
サポート上の旋削径：900 mm
ワーク質量（最大）：6.000 kg
ベッド幅：755 mm
芯間最大質量：6.000 kg
チャック取付時最大質量：1.500 kg

移動量
X 軸移動量：630 mm
Z 軸移動量：7.800 mm
Z1 軸移動量：300 mm
上スライド旋回範囲：± 180°

主軸
主軸回転数（右）：3.15 1/min - 315 1/min
主軸回転数（左）：4 1/min - 315 1/min
主軸穴径：130 mm
主軸取付：ISO A2-15

早送り
X 軸早送り：1.870 mm/min
Z 軸早送り：3.740 mm/min

送り
X 軸送り：0.064 mm/R - 12 mm/R
Z 軸送り：0.032 mm/R - 6 mm/R
Z1 軸送り：0.016 mm/R - 3 mm/R

ねじ切り
メートルねじ：1 mm - 120 mm
ダイアメトリック： (42) 30 - 1/4 DP
モジュール：0.5 mm - 60 mm
ウィットワース： (48) 0.5 - 60 TPI

尾台
尾台芯径：160 mm
尾台芯テーパー：メトリック 80
尾台芯送り：300 mm
尾台横送り調整：± 2.5 mm

駆動容量
主軸モーター定格：22 kW

寸法・重量
外形寸法（長さ×幅×高さ）：11.1 m x 1.88 m x 1.92 m
重量：16.800 kg

製品詳細

• 切削力を発揮する 22 kW モーター
• 振動を低減するリブ入りの大型鋳鉄構造
• 焼入れ・研削されたガイドウェイ
• 主軸駆動用の堅牢な多板クラッチ
• X/Z 用の独立早送りモーター
• サポートに直付けのジョイスティック式送り操作
• 芯間幅 3000 mm 以上の機種は尾台モータ位置決め対応
• 大型主軸ベアリング
• 組立済み 3 軸位置表示器を装備
• エプロン内の過負荷クラッチ

3 軸位置表示器（機能）

• 高精度化とエラー率低減
• 分解能：0.01 / 0.005 mm
• 表示オフ時も座標を保持
• 穴円パターン計算、電卓機能
• 工具 10 本分の保存、半径/直径切替、mm/inch 変換
• 視認性の高い表示と使いやすいキーボード

標準装備

• 3 軸表示器 X.Pos 3.2
• 4 ジョーフェースプレート Ø 1000 mm（独立、硬爪セット付属）
• クーラントシステム
• 追い座 50-220 mm
• 定盤 50-590 mm
• モータライズド尾台
• LED 作業灯
• センターポイント
• 減径スリーブ
• 据付ボルト
• セントラル潤滑装置
• 据付工具
• 取扱説明書

オプション装備

• 定盤 220-630 mm
