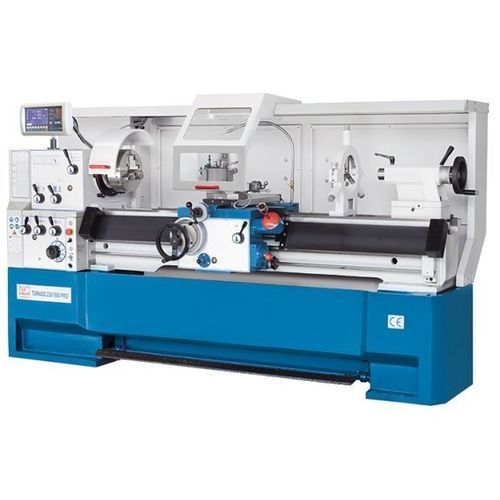

普通型旋盤 Turnado 230/1500 PRO横型硬質カムロックD1-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 構造
- 硬質
- スピンドル
- カムロックD1-6
- 複合機能
- ねじ切り
- 直径
460 mm
(18.11 in)- 回転速度
最大: 2,300 rpm
(14,451.326 rad.min-1)最少: 30 rpm
(188.496 rad.min-1)- X軸
285 mm
(11 in)- Z軸
128 mm
(5 in)- 定格出力
7.5 kW
(10.2 hp)- 全長
2,750 mm
(108 in)- 全幅
1,080 mm
(43 in)- 全高
1,570 mm
(62 in)- 重量
1,970 kg
(4,343 lb)
詳細
製品説明
Turnado PROシリーズは、従来型旋盤の現代版です。PROモデルは、インバータ制御による広い回転数範囲と一定切削速度（V-constant）、高速送り、そして人間工学に基づいたカバーを組み合わせ、一般産業向けに生産性と高い表面品質を提供します。日常的な汎用旋盤作業を行う工場に適した設計です。
特長
製品詳細
仕様
付属品・標準装備
Turnado PROシリーズは、従来型旋盤の現代版です。PROモデルは、インバータ制御による広い回転数範囲と一定切削速度（V-constant）、高速送り、そして人間工学に基づいたカバーを組み合わせ、一般産業向けに生産性と高い表面品質を提供します。日常的な汎用旋盤作業を行う工場に適した設計です。
特長
- インバータ制御の無段変速（V-constant対応）
- 早送りモーター付きのタブレット（サポート）で高速移動が可能
- 充実した標準装備と低メンテナンス設計
- 剛性の高い一体鋳造ベッド
製品詳細
- 型番: 320563
- 取り外し可能なギャップブリッジにより、大径の短いワーク加工が可能
- バックギアと高度なスピンドル制御により広い回転数域で高トルクを発生
- 高精度のプレロード付スピンドルベアリングにより優れた同心度と耐荷重性
- 全てのガイドは調整可能。ギア・シャフト・ガイドは焼入れ研削処理で静粛性と長寿命を実現
- タブレットはオイルバス潤滑でメンテナンス低減
- タブレット内の集中潤滑でガイド全体に給油、保守を簡易化
- ミクロン単位のベッドストップでZ軸の高い繰返し精度を確保
- 横方向に位置調整可能な背面センタでテーパ加工に対応
- X.Pos位置表示器はデジタル速度表示とプログラム可能な補助機能を搭載
仕様
- 作業領域
心間長: 1500 mm
中心高: 230 mm
ベッド上旋削径: 460 mm
ギャップブリッジ上旋削径: 690 mm
キャリッジ上旋削径: 274 mm
ブリッジ長: 155 mm
ベッド幅: 300 mm - 移動量
X軸移動量: 285 mm
Z1軸移動量: 128 mm
上スライドの旋回範囲: ±52° - 主軸
低速域: 30 1/min - 600 1/min
高速域: 600 1/min - 2,300 1/min
主軸穴径: 58 mm
主軸取付: Camlock D1-6
主軸テaper: 6 MT - 送り
X軸送り: 0.025 mm/回転 - 1.384 mm/回転
Z軸送り: 0.055 mm/回転 - 3.061 mm/回転 - ねじ切り
メートルねじ: 0.1 mm - 14 mm
ダイアメトラル: (50) 4-112 DP
モジュール: 0.1 mm - 7 mm
ウィットワース: (60) 2-112 TPI - 尾座
尾座芯径: 60 mm
尾座コーン: MK 4
芯押しストローク: 120 mm
尾座横送り調整: ±13 mm - 駆動出力
主軸モーター定格: 7.5 kW - 寸法・重量
外形寸法 (L x W x H): 2.75 m x 1.08 m x 1.57 m
重量: 1,970 kg
付属品・標準装備
- 標準供給例: チャック、固定/追従センタ、可変ガード、冷却装置、LEDランプ、サービスツール、取扱説明書
