CNC旋盤 Roturn 402 M横型傾斜台A2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 構造
- 傾斜台
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション
- 応用
- 生産用
- その他の特徴
- コンパクト
- 複合機能
- ミリング, 穿孔
- 直径
400 mm
(15.75 in)- 回転速度
最大: 2,000 rpm
(12,566.371 rad.min-1)最少: 50 rpm
(314.159 rad.min-1)- パーツの長さ
340 mm
(13 in)- X軸
150 mm
(6 in)- Z軸
380 mm
(15 in)- 早送り速度X
20,000 mm/min
(13 in/s)- 早送り速度Z
25,000 mm/min
(16 in/s)- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
3,750 mm
(148 in)- 全幅
1,900 mm
(75 in)- 全高
1,920 mm
(76 in)- 重量
3,760 kg
(8,289 lb)
詳細
概要

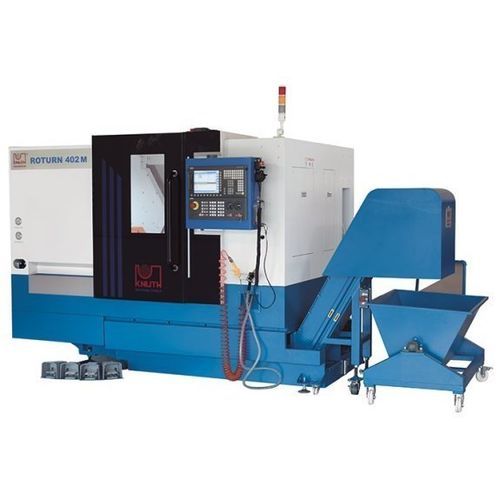

Roturn 402 Mは、剛性の高い傾斜ベッド設計を採用したコンパクトなCNC量産旋盤です。X/Z軸にリニアガイドを備え、駆動式チャック、油圧式芯押し器スピンドルコイル、高分解能のC軸、軸方向および径方向の穿孔・フライス加工に対応する12ポジションBMTタレット（駆動工具付）を装備しています。ヒンジ式チップコンベヤと高性能クーラントシステムが標準装備で、制御はSINUMERIK 828 D Basicです。
ハイライト
機械構造
主軸
工具系
芯押し
補助装置 / 標準装備
制御
技術仕様
Roturn 402 Mは、剛性の高い傾斜ベッド設計を採用したコンパクトなCNC量産旋盤です。X/Z軸にリニアガイドを備え、駆動式チャック、油圧式芯押し器スピンドルコイル、高分解能のC軸、軸方向および径方向の穿孔・フライス加工に対応する12ポジションBMTタレット（駆動工具付）を装備しています。ヒンジ式チップコンベヤと高性能クーラントシステムが標準装備で、制御はSINUMERIK 828 D Basicです。
ハイライト
- 12ポジションBMTタレット（駆動工具付）
- 輪郭加工向け高分解能C軸
- 最大旋盤径400 mm、心高200 mm
- Siemens SINUMERIK 828 D Basic制御
- 油圧式3爪チャックおよび油圧芯押し器
機械構造
- 剛性と切粉排出に優れる傾斜ベッドの重厚な機械フレーム
- 負荷下でも安定した加工を実現するX・Z精密リニアガイド
- 大開口のスライドドアを備えた密閉作業エリア
- ガイド給油用自動集中潤滑装置
主軸
- 主軸取付け: A2-8、穴径86 mm（引き抜き管使用時75 mm）
- 回転範囲: 50～2,000 1/min（Roturn 402 M）；一部仕様は3,000 1/min
- 主軸モータ出力: 11 / 15 kW
工具系
- 12ポジションタレット（BMT）：迅速な工具交換と広い作業領域を提供
- 工具軸径: 20 x 20 mm、ボーリングバー取り付け Ø 32 mm
- 駆動工具回転数: 最大3,000 1/min、駆動工具モータ 2.3 kW（連続）
芯押し
- テーパー: MT 5
- 芯押し軸径: 88 mm、ストローク: 80 mm
補助装置 / 標準装備
- 油圧3爪チャック（貫通穴付き、標準）
- ヒンジ式チップコンベヤ（標準）
- 高性能クーラント装置（標準）
- 自動集中潤滑、LED作業灯、取扱説明書および保守工具
- オプション: 電気盤用熱交換器、棒材供給機インターフェース、Renishaw測定システム
制御
- SINUMERIK 828 D Basic: QWERTYキーボードを備えたコンパクトで堅牢なCNC、豊富な穿孔/フライスサイクル
- ProgramGUIDE、MDynamics、グラフィックシミュレーションおよび標準的なデータ転送機能を搭載
技術仕様
- 作業範囲: 最大ワーク長 340 mm、心高 200 mm、ベッド上旋削径 400 mm、ツール上旋削径 250 mm、最大加工長 330 mm
- 移動量: X 150 mm、Z 380 mm
- 早送り: X 20,000 mm/min、Z 25,000 mm/min
- 主軸: チャック Ø 250 mm、範囲 50–2,000 1/min、ボア 86 mm（引き抜き管時75 mm）
- 工具系: 12ポジション、軸径 20 x 20 mm、ボーリングバー Ø 32 mm、駆動工具 3,000 1/min、2.3 kW
- 芯押し: コーン MT 5、軸径 88 mm、ストローク 80 mm
- 駆動出力: 主モータ 15 / 11 kW、冷却ポンプ 0.18 kW、駆動工具 2.3 kW
- 外形寸法（L x W x H）: 3.75 m x 1.9 m x 1.92 m、質量: 3,760 kg
