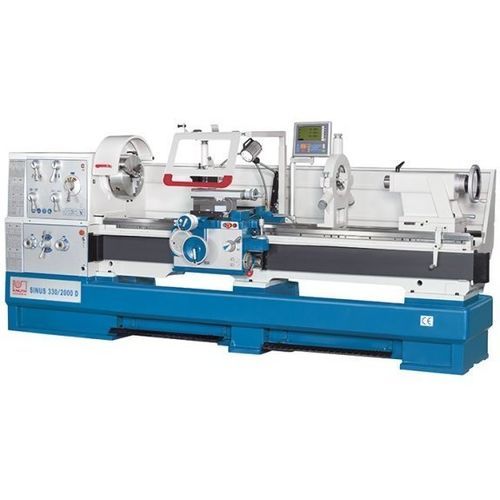

普通型旋盤 Sinus 400/3000 D横型2軸汎用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 汎用
- スピンドル
- D1-8
- 応用
- 大径用ピース, 長型部品用
- 性能
- 高剛性
- その他の特徴
- 大型サイズ
- 複合機能
- ねじ切り, 穿孔
- 直径
800 mm
(31.5 in)- 回転速度
最大: 1,600 rpm
(10,053.096 rad.min-1)最少: 25 rpm
(157.08 rad.min-1)- パーツの長さ
3,000 mm
(118 in)- X軸
420 mm
(17 in)- Z軸
230 mm
(9 in)- 早送り速度X
2,000 mm/min
(1 in/s)- 早送り速度Z
4,000 mm/min
(3 in/s)- 定格出力
7.5 kW
(10.2 hp)- 全長
4,740 mm
(187 in)- 全幅
1,140 mm
(45 in)- 全高
1,910 mm
(75 in)- 重量
3,870 kg
(8,532 lb)
詳細
説明
Sinus 400/3000 D は一体鋳造の重いベッドを持つ汎用のコンベンショナル旋盤です。長いシャフトや大径フランジの加工を想定し、着脱式ベッドブリッジ、早送り、テーパー旋削装置などを備えた柔軟な加工ソリューションを提供します。
ハイライト
ベッド
主軸および駆動
サポート
センタ（尾台）
装備と付属品
主な仕様
Sinus 400/3000 D は一体鋳造の重いベッドを持つ汎用のコンベンショナル旋盤です。長いシャフトや大径フランジの加工を想定し、着脱式ベッドブリッジ、早送り、テーパー旋削装置などを備えた柔軟な加工ソリューションを提供します。
ハイライト
- 一体鋳物ベッドによる高い剛性
- 長尺軸や管材に対応する主軸穴径105 mm
- 重切削時の立ち上がりを制御する機械式多板クラッチ
- X/Z軸の早送りで非加工時間を短縮
- 外・内テーパー加工用のテーパー旋削装置を標準装備
ベッド
- 振動を抑える一体成形の重厚な基礎構造
- 耐久精度のため誘導焼入れ・研削された案内面 (›HB 400)
主軸および駆動
- 負荷時でも高精度で安定した回転を実現する設計
- 主軸穴径105 mm、主軸取付け D1-8、主軸コーン ø113 mm / 1:20
- 機械式多板クラッチにより重量ワークのスムーズな起動を実現
サポート
- サポートは縦・横方向に早送りで移動可能、段取り時間を短縮
- 送り軸と主ねじの過負荷保護を内蔵
- 主ねじカバーで切粉による摩耗を低減
センタ（尾台）
- 読み取りやすい目盛付のロバストなテーパースリーブ
- 深いロングストロークで複雑な穴あけ・芯出し作業に対応
- 芯間加工でのテーパー軸加工用に横方向調整可能
装備と付属品
- サポートの集中潤滑装置で保守作業を簡素化
- テーパー旋削装置とクイックチェンジ工具ホルダーシステムは標準装備
- 長尺ワーク用の固定・追従ルネット、LED照明、大型リアスプラッシュガード、冷却装置と工具を含む
主な仕様
- 最大加工長: 3000 mm
- ベッド上旋削直径: 800 mm
- サポート上旋削直径: 570 mm
- ブリッジ無旋削直径: 1035 mm
- ブリッジ長: 330 mm
- ベッド幅: 400 mm
- X軸ストローク: 420 mm
- Z1軸ストローク: 230 mm
- 上スライド可動角: 70°
- 主軸回転数: 25 – 1,600 1/min
- 主軸穴径: 105 mm
- 主軸取付け: D1-8
- 主軸コーン: ø113 mm / 1:20
- 早送り X/Z: 2,000 / 4,000 mm/min
- 送り X: 0.022 – 0.74 mm/rev
- 送り Z: 0.044 – 1.48 mm/rev
- ねじ切り範囲: メートル 0.45 – 120 mm、直径ピッチ 0.88 – 160 DP、モジュール 0.25 – 60 mm、ウィットワース (54) 7/16 – 80 TPI
- センタースリーブ径: 90 mm、ストローク: 235 mm、コーン: MT 5
- 主軸駆動出力: 7.5 kW
- 外形寸法 (L x W x H): 4.74 m x 1.14 m x 1.91 m
- 重量: 3,870 kg
