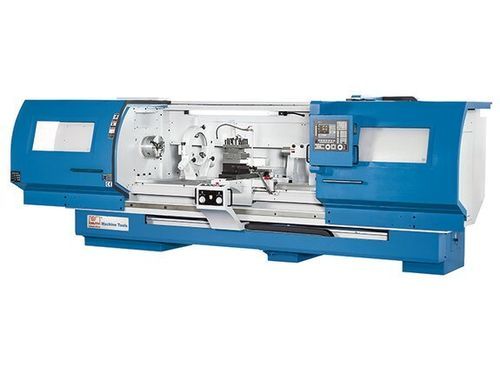

CNC旋盤 Forceturn 630.15

横型2軸平台

概要
Forceturn 630.15 は、サイクル制御のCNC平床旋盤で、大形・重量ワークの加工を目的に設計されています。堅牢な平床構造により、標準仕様で最大1,600 mm（オプションで最大5,000 mmまで延長可能）のワーク長に対して高い剛性と精度を確保します。制御装置はTeach-in機能を備え、2つの電子ハンドホイールによりセットアップや単品加工で手動操作に近い運用が可能です。各種オプションにより、生産や保守の個別要件に対応できます。

特長

• 重切削向けの高出力主軸駆動
• サーボ駆動4ポジション工具交換機
• 手動操作・迅速な治具設定が可能な2つの電子ハンドホイール
• 量産向けのサイクルプログラミング

作業領域
ベッド上旋削径: 670 mm
ベッド幅: 450 mm
中心高: 335 mm
クロスレール上旋削径: 400 mm
最大ワーク長（標準）: 1,600 mm

送り量
X軸送り量: 450 mm
Z軸送り量: 1,500 mm

主軸
回転数範囲: 27 1/min - 2,250 1/min
主軸取付け: D1-8
主軸穴径: 85 mm

早送り
早送り X軸: 5,000 mm/min
早送り Z軸: 5,000 mm/min

ツール構成
工具ステーション数: 4ポジション（サーボ駆動）

精度
X軸位置決め精度: 0.015 mm
Z軸位置決め精度: 0.015 mm
X軸繰返し精度: 0.007 mm
Z軸繰返し精度: 0.007 mm

尾部台（カウンターストック）
カウンターストックテーパー: 5 MT
カウンターストック芯押しシャンク径: 105 mm
芯押しシャンクストローク: 170 mm

駆動能力
主軸定格出力: 22 kW（定格連続 15 kW）
X軸モーター: 2 kW
Z軸モーター: 3.6 kW
総消費電力: 40 kVA

外形寸法・重量
外形寸法（長さ x 幅 x 高さ）: 4 m x 2.25 m x 2.25 m
重量: 4,100 kg

技術仕様

• 型式: Forceturn 630.15
• 機械種別: サイクル制御式平床CNC旋盤
• 作業領域: ベッド上旋削Ø 670 mm; ベッド幅 450 mm; 中心高 335 mm; クロスレール上旋削Ø 400 mm; 最大ワーク長 1,600 mm
• 送り量: X 450 mm; Z 1,500 mm
• 主軸: 回転数 27–2,250 1/min; 主軸取付け D1-8; 主軸穴径 85 mm
• 早送り: X/Z 5,000 mm/min
• 工具: 4ポジション サーボ工具交換機
• 精度: 位置決め X/Z 0.015 mm; 繰返し X/Z 0.007 mm
• 尾部台: テーパー 5 MT; 芯押しØ 105 mm; ストローク 170 mm
• 駆動能力: 主軸 22 kW (15 kW 定格連続); X 2 kW; Z 3.6 kW; 総計 40 kVA
• 寸法・重量: 設置寸法 約 4 m x 2.25 m x 2.25 m; 重量 約 4,100 kg
• 標準装備: Fagor 制御装置（Fagor 8058 Elite）, 2つの電子ハンドホイール, クーラント装置, 中央給油装置
