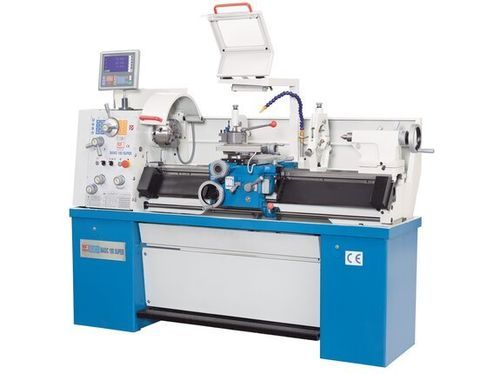

普通型旋盤 Basic 180 Super

横型2軸カムロックD1-4

概要
Basic 180 Super（KNUTH）は、剛性と安定性を重視した業務用途向けの大型汎用旋盤です。ベッド幅206 mmと増加したマシン質量により振動が抑えられ、安定した加工品質を実現します。3軸表示器、クイックチェンジ式工具台、充実した標準付属品を備え、生産用途に適した信頼性の高い機械です。

特長

• 深いリブを持つ広い灰色鋳鉄ベッドによる高い剛性
• 重切削時の振動を低減する堅牢な構造
• 産業加工に対応する2.4 kWの主軸駆動
• 多用途に対応する充実した標準装備

製品詳細

• ベッド：深いリブ付き灰色鋳鉄、ベッド幅206 mm
• 全ての案内面は誘導加熱で硬化され、精密研削済み
• ヘッドストック：Camlock D1‑4、芯間径 Ø38 mm、2個の調整可能円すいころ軸受で支持
• ギヤはCr‑Ni鋼製、焼入れ・精密研削、油浴潤滑
• 追い込み機能（テイルストック）±10 mmでテーパー加工対応
• 主軸駆動：2.4 kW（ベースフレーム組込）
• 案内はテーパ式ガイブで調整可能
• DIN準拠の試験証明書付
• 3軸表示器（X.Pos 3.2）組込済み

標準装備（抜粋）

• 3軸デジタル表示器 X.Pos 3.2（組立済）
• クイックチェンジ式工具頭およびクイックチェンジホルダ（WEタイプ）
• 3爪チャック Ø160 mm（自動芯出し）
• 4爪独立チャック Ø200 mm
• フェイスプレート Ø320 mm
• 定盤当て具（固定・追従）
• 冷却装置および切り屑トレイ
• マイクロメーターストップ・ねじゲージ
• 段付きブッシュ・センタ（固定/回転）、保護カバー類
• チャックガード（インターロック付）、フットブレーキ、作業灯
• 取扱説明書および工具箱（保守工具含む）

主要仕様（抜粋）
作業範囲
芯間距離：1,000 mm
ベッド上旋削直径：356 mm
支え上旋削直径：220 mm
ベッド幅：206 mm

移動量
X軸移動量：178 mm
Z1軸移動量：92 mm
上スライドの旋回範囲：± 50°

ヘッドストック
主軸回転数：45 1/min - 1,800 1/min
主軸孔径：38 mm
主軸取付：Camlock D1‑4
主軸コーン：5 MT

送り
X軸送り：0.015 mm/回転 - 0.22 mm/回転
Z軸送り：0.043 mm/回転 - 0.653 mm/回転

ねじ切り
メートルねじ： (37) 0.4 - 7 mm
ウィットワースねじ： (28) 4 - 56 TPI

尾台
尾台芯径：45 mm
尾台コーン：3 MT
尾台芯ストローク：120 mm
尾台横送り調整：± 10 mm

駆動力
主軸モータ出力：2.4 kW

寸法・重量
外形寸法 (L x W x H)：1.95 m x 0.75 m x 1.55 m
重量：880 kg

仕様

• 型式：Basic 180 Super
• 標準装備：3軸表示器、クイックチェンジ工具系、冷却装置、保護カバー、ルーネット、チャック、基本工具類
