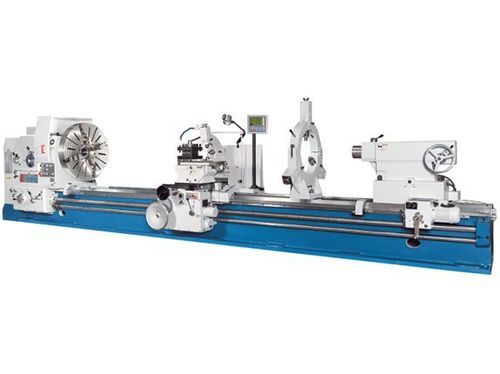

普通型旋盤 DL E Heavy 800/5000横型3軸長型部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- 軸の数
- 3軸
- 応用
- 重加工用, 大きなワークピース, 大径用ピース, 長型部品用
- 性能
- 高精度, 大容量
- その他の特徴
- 位置表示器付き
- 複合機能
- ねじ切り
- 直径
1,600 mm
(62.99 in)- 回転速度
最少: 2.5 rpm
(15.708 rad.min-1)最大: 250 rpm
(1,570.796 rad.min-1)- パーツの長さ
5,000 mm
(197 in)- X軸
820 mm
(32 in)- Z軸
4,800 mm
(189 in)- 定格出力
22 kW
(29.9 hp)- 全長
8,040 mm
(317 in)- 全幅
2,060 mm
(81 in)- 全高
2,230 mm
(88 in)- 重量
16,200 kg
(35,715 lb)
詳細
製品説明
DL E Heavy 800/5000 は、非常に大径・長尺のワークの旋削加工を想定した汎用重切削旋盤です。本モデルは芯間距離 5,000 mm（シリーズで最大 8,000 mm まで対応）およびベッド上旋削径最大 1,600 mm を実現します。幅広く強くリブを持つ鋳鉄製ベッドが大きなワーク重量を支え、独立した駆動系が主軸と送りの精密な制御を可能にします。
特長
作業領域
移動量
主軸
早送り
送り
ねじ切り
尾端台（テールストック）
駆動容量
寸法・重量
標準装備
主要仕様（抜粋）
DL E Heavy 800/5000 は、非常に大径・長尺のワークの旋削加工を想定した汎用重切削旋盤です。本モデルは芯間距離 5,000 mm（シリーズで最大 8,000 mm まで対応）およびベッド上旋削径最大 1,600 mm を実現します。幅広く強くリブを持つ鋳鉄製ベッドが大きなワーク重量を支え、独立した駆動系が主軸と送りの精密な制御を可能にします。
特長
- シリーズの芯間距離：最大 8,000 mm
- ベッド上旋削径：1,600 mm
- 主軸貫通孔：130 mm（ISO A2-15）
- 主軸電動機出力：22 kW
- 3軸位置表示器を組付け済みで納入
作業領域
- ワーク長さ（最大）：5,000 mm
- ベッド上旋削径：1,600 mm
- サポート上旋削径：1,280 mm
- ワーク最大重量（芯間）：6,000 kg
- ワーク最大重量（チャック保持）：1,500 kg
- ベッド幅：970 mm
移動量
- X軸移動量：820 mm
- Z軸移動量：4,800 mm
- Z1軸移動量：200 mm
- 上スライド旋回範囲：± 180°
主軸
- 主軸回転数（右側）：2.5 – 250 rpm
- 主軸回転数（左側）：3.15 – 250 rpm
- 主軸貫通孔：130 mm
- 主軸取付：ISO A2-15
早送り
- X軸早送り：1,870 mm/min
- Z軸早送り：3,740 mm/min
送り
- X軸送り：0.064 – 12 mm/rev
- Z軸送り：0.032 – 6 mm/rev
- Z1軸送り：0.016 – 3 mm/rev
ねじ切り
- メートルねじ：1 – 120 mm
- 径・インチ範囲：（42）30 – 1/4 DP
- モジュール：0.5 – 60 mm
- ウィットワース： (48) 0.5 – 60 TPI
尾端台（テールストック）
- センターピン径：160 mm
- センターピンテーパー：メートル 80
- センターピンストローク：300 mm
- 横送り調整：± 2.5 mm
駆動容量
- 主軸駆動モーター出力：22 kW
寸法・重量
- 外形寸法（長さ×幅×高さ）：8.04 m × 2.06 m × 2.23 m
- 機械質量：約 16,200 kg
標準装備
- 3軸位置表示器（組付済）
- 4爪チャック Ø1,400 mm
- 切削液装置
- 固定ライフテッド（220–630 mm）
- モータ駆動送りの尾端台
- LED作業灯
- センターポイントおよび減速ブッシュ
- 基礎ボルト、集中給油
- サービス工具および取扱説明書
主要仕様（抜粋）
- モデル／シリーズ: DL E Heavy 800/5000
- このモデルの最大ワーク長: 5,000 mm（シリーズでは最大 8,000 mm）
- ベッド上旋削径: 1,600 mm
- 主軸貫通孔: 130 mm（ISO A2-15）
- 主軸モーター: 22 kW
- 早送り X/Z: 1,870 / 3,740 mm/min
- 移動量 X/Z/Z1: 820 / 4,800 / 200 mm
- 機械質量: 約 16,200 kg
- 最大ワーク重量（芯間）: 6,000 kg
