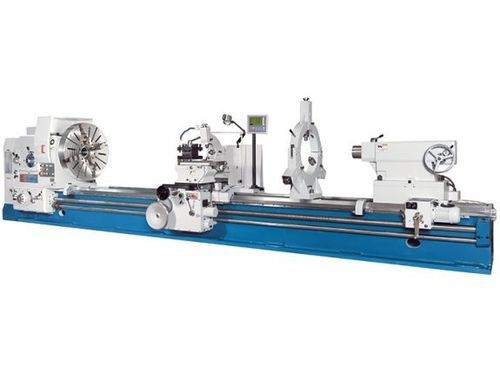

普通型旋盤 DL E Heavy 620/1500

横型3軸10ツールステーション

説明
DL E Heavy 620/1500 は、大径・長尺ワークの加工に対応する従来型の重切削旋盤です。ワーク長最大1,500 mm、ベッド上の旋削径最大1,250 mmの加工が可能です。幅広くリブ付の鋳鉄ベッドが大型ワーク荷重を支え、主軸は多板クラッチと22 kWの主電動機により駆動されます。長い中心間距離のモデルでは、尾座がモーター駆動で位置決めされます。

主な特徴

• シリーズでの中心間距離最大8,000 mm
• ベッド上の旋削径: 1,250 mm
• 主軸穴径: 130 mm
• 主軸出力: 22 kW
• 3軸位置表示器を搭載して出荷

作業領域
ワーク長（最大）: 1.500 mm
ベッド上の旋削径: 1.250 mm
刃物台上の旋削径: 900 mm
最大ワーク重量（芯間）: 6.000 kg
ベッド幅: 755 mm
最大ワーク重量（チャック取付）: 1.500 kg

移動量
X軸移動量: 630 mm
Z軸移動量: 1.300 mm
Z1軸移動量: 300 mm
上スライドの旋回範囲: ± 180°

主軸
主軸回転数（右）: 3,15 1/min - 315 1/min
主軸回転数（左）: 4 1/min - 315 1/min
主軸穴径: 130 mm
主軸取付: ISO A2-15

早送り
X軸早送り: 1.870 mm/min
Z軸早送り: 3.740 mm/min

送り
X軸送り: 0,064 mm/回転 - 12 mm/回転
Z軸送り: 0,032 mm/回転 - 6 mm/回転
Z1軸送り: 0,016 mm/回転 - 3 mm/回転

ねじ切り
メートルねじ: 1 mm - 120 mm
ダイアメトラルねじ: (42) 30 - 1/4 DP
モジュールねじ: 0,5 mm - 60 mm
ウィットワースねじ: (48) 0,5 - 60 TPI

尾座
尾座柄径: 160 mm
尾座柄テーパー: メートル 80
尾座柄ストローク: 300 mm
尾座横調整: ± 2,5 mm

駆動容量
主駆動モーター出力: 22 kW

外形寸法と重量
外形寸法（長さ x 幅 x 高さ）: 4,6 m x 1,81 m x 1,79 m
重量: 9.750 kg

製品の詳細 / 構造と機能

• 振動を抑えるリブ付の幅広い鋳鉄ベッド
• 誘導焼入れ・研削されたガイドウェイ
• 主軸駆動用の堅牢な多板クラッチ
• X/Z軸用の独立した早送りモーター
• サポート上に配置されたX/Z送り用ジョイスティック操作
• 尾座のモータ位置決め（中心間距離3.000 mm以上のモデル）
• 大径主軸ベアリングと防過負荷クラッチを備える
• 組み立て済み3軸位置表示器を標準装備

3軸位置表示器（機能）

• 加工精度の向上とエラー率の低減
• 時間短縮と生産性向上
• 見やすい表示と使いやすいキー配列
• 分解能: 0.01 / 0.005 mm
• 10工具分の記憶、半径/直径切替、mm/インチ変換、円周穴加工計算

技術仕様

• シリーズ: DL E Heavy
• 想定用途: 大径・長尺の重切削のための従来型旋盤
• 最大ワーク長（本機種）: 1.500 mm
• ベッド上の旋削径（本機種）: 1.250 mm
• 主軸穴径: 130 mm
• 主軸出力: 22 kW
• 最大ワーク重量（芯間）: 6.000 kg
• 早送り: X = 1.870 mm/min; Z = 3.740 mm/min
• 送りレンジ: X = 0,064–12 mm/回転; Z = 0,032–6 mm/回転
