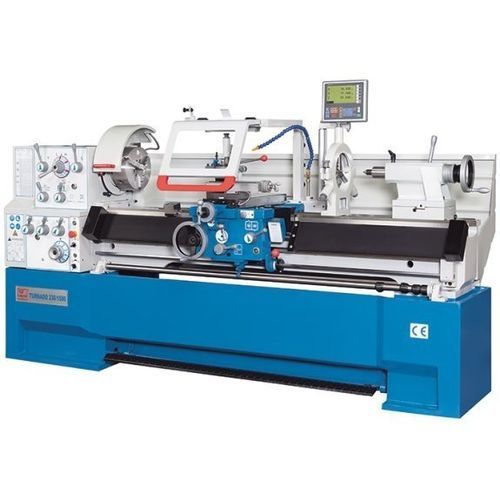

普通型旋盤 Turnado 280/2000

横型3軸ねじ切り

概要
Turnadoシリーズは、多用途な工業用旋削作業向けに設計された現代的な汎用旋盤です。一体構造の鋳鉄ベッド、大トルクの主軸駆動、および3軸位置表示器とクイックチェンジ工具台を含む充実した標準装備を備えています。

特長

• 鋳鉄一体構造の堅牢な設計
• 大きな主軸貫通穴と広い回転速度範囲
• 多機能の3軸デジタル位置表示器
• 調整可能な縦方向ストップとマイクロメーターバックストップ
• 即生産投入可能な豊富な標準付属品

技術仕様 — 作業範囲
ワーク長さ (最大): 1.928 mm
ベッド上の旋削径: 560 mm
横送り上の旋削径: 355 mm
ギャップブリッジ上の旋削径: 785 mm
ギャップブリッジ長: 170 mm
ベッド幅: 350 mm
芯高: 280 mm

技術仕様 — 詳細
装備: 位置表示器付

技術仕様 — 送り軸行程
X軸行程: 316 mm
Z1軸行程: 130 mm
上スライド旋回範囲: ± 52°

技術仕様 — 主軸
主軸回転数: (12) 25 - 1.600 1/min
主軸貫通穴径: 80 mm
主軸取付: Camlock D1-8
主軸コーン: 7 MT

技術仕様 — 送り
X軸送り: 0,02 mm/R - 0,573 mm/R
Z軸送り: 0,059 mm/R - 1,646 mm/R

技術仕様 — ねじ切り
メートルねじ: 0,2 mm - 14 mm
ダイメトリック: (50) 4-112 DP
モジュール: 0,1 mm - 7 mm
ウィットワース: (60) 2-112 TPI

技術仕様 — テールストック
テールストック芯軸径: 75 mm
テールストックコーン: 5 MT
芯軸行程: 180 mm
横方向調整: ± 12 mm

技術仕様 — 駆動能力
主軸駆動モーター定格: 7,5 kW

技術仕様 — 寸法・重量
外形寸法 (長さ x 幅 x 高さ): 3,34 m x 1,15 m x 1,46 m
重量: 2.720 kg

製品詳細 — 機械ベッド

• リブの多い一体鋳鉄ベッドと大型の一体ベースが、効率的な切りくず処理のための安定した把持基盤を提供
• 取り外し可能なギャップブリッジで大径の短いワーク加工が可能
• Vブロック形状のガイドウェイは焼入れ・研削され、長期にわたり精度を維持

製品詳細 — 主軸／送り機構

• 段付き歯車組合せの高トルク主モーターにより広い主軸回転数レンジを実現
• 歯車・軸は焼入れ研削され、封入された油浴で作動
• 大きな主軸貫通穴で大径シャフトやチューブの締付けが可能
• 高品質の主軸支持により、ラジアル・アキシャル荷重下でも高精度を維持
• 標準装備：3爪チャック（硬質リバーシブル爪）、4爪独立チャック、大径フェースプレート
• 主軸付近の操作パネルで直感的な操作が可能
• 送り機構はメートルねじおよびウィットワースねじ切りに多くのピッチを提供

製品詳細 — サポート

• 幅広のサポートは高い切削力にも対応
• 送り切替レバーとエプロンナットは自動ロックで操作安全を確保
• ストップスピンドルは4つの調整可能カムを備え、自動送り停止を実現
• Z軸の異なる位置での繰返し加工は位置のプリセットで簡素化
• マイクロメーターバックストップで正確な移動距離制限を設定可能
• 自動送り用滑り継手はエプロン中央に位置し調整が容易
• ねじゲージとサポートで中断したタップ作業後のピッチ確認が容易
• 上スライドは旋回式で大きく読みやすい目盛りを装備
• サポートの大型旋回保護カバーは作業者を保護し作業スペースを清潔に保つ
• サポートの中央給油システムがすべてのガイドを潤滑し保守を簡素化

製品詳細 — テールストック

• 芯軸は堅牢で読み取りやすい目盛り付き
• 長い芯軸行程により複雑な穴あけやセンタリング作業が可能
• テールストックは側方調整により円錐軸の加工が可能

製品詳細 — 付属品（標準）

• 3爪チャック Ø 315 mm（自動芯出し、硬質爪1セット付属）
• 4爪独立チャック Ø 350 mm（硬質爪1セット付属）
• フェースプレート Ø 450 mm
• 追従・定盤（Steady rest Ø13–152 mm, Follow rest Ø13–80 mm）
• 3軸位置表示器 X.Pos 3.2（デジタル表示）
• クイックチェンジ工具交換システムおよび工具カートリッジ
• 冷却装置
• マイクロメータ式縦方向ストップ
• ねじゲージ
• 還流スリーブ、芯押し（生/死センター）、防護カバー、チャックガード、ブレーキペダル
• ワークライト、工具一式、取扱説明書
