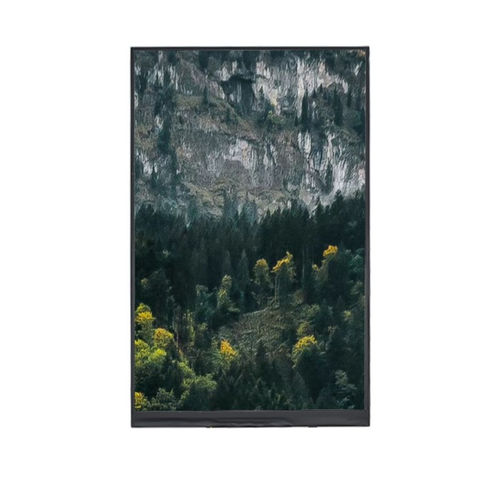

TFT LCDディスプレイ モジュール YX09020542416BB

カラー1024 x 6009インチ

製品概要
YX09020542416BB は 9.0インチの TFT 液晶モジュールで、1024×600（WSVGA）解像度と RGB インターフェースを備え、産業用 HMI、制御パネル、組込み表示用途で大きな表示領域と長期の安定動作を必要とする設計に適しています。ノーマリーブラック表示と透過型 TFT 構造により、屋内および準産業環境でバランスのとれたコントラストと鮮明な画像出力を実現します。

基本仕様
表示サイズ：9.0 インチ
LCD 種類：TFT-LCD（透過型）
表示モード：通常ブラック（ノーマリーブラック）
解像度：1024（RGB）× 600
有効表示領域：195.84 × 114.60 mm
外形寸法：210.70 × 126.50 × 4.00 mm
ピッチ：0.19125 × 0.19125 mm
ピクセル配列：RGB 垂直ストライプ
視野方向：6時（TN）
インターフェース：RGB
バックライト：白色 LED

機械図
組み込み、取り付け、ベゼル設計の参照用に機械図および寸法図を提供します。

光学特性
解像度：1024 × 600
コントラスト比：800:1
輝度（typ）：350 cd/m²
輝度ムラ：80%
視野角（CR ≥ 10）：70° / 70° / 60° / 70°
応答速度（typ）：25 ms

動作条件
動作温度：-20°C～+70°C
保存温度：-30°C～+80°C
湿度：≤ 90% RH（60°C）

技術仕様

• モデル：YX09020542416BB
• 製品種別：9.0インチ TFT LCD モジュール
• 解像度：1024 × 600（RGB）
• インターフェース：RGB
• 表示モード：通常ブラック（ノーマリーブラック）
• バックライト：白色 LED
• 有効表示領域：195.84 × 114.60 mm
• 外形寸法：210.70 × 126.50 × 4.00 mm
• ピクセルピッチ：0.19125 × 0.19125 mm
• ピクセル配列：RGB 垂直ストライプ
• 視野方向：6時（TN）
• 輝度（typ）：350 cd/m²
• コントラスト比：800:1
• 視野角（CR≥10）：70° / 70° / 60° / 70°
• 応答速度：25 ms
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤ 90% RH（60°C）
